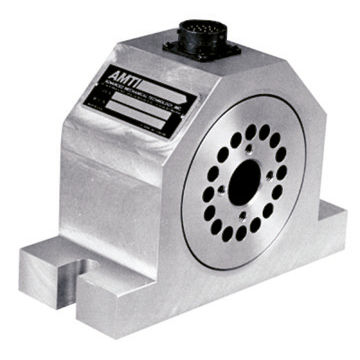

Rotations-Drehmomentaufnehmer Bolt-3

FlanschmontageDehnungsmessstreifen

Der BOLT-3-Sensor von AMTI wird zur Untersuchung von Schraubverbindungen eingesetzt und erfasst gleichzeitig das Anzugsmoment, das Gewindemoment sowie die axiale Zugkraft im Gewinde. Dieses Messgerät nutzt Dehnungsmessstreifen und zylindrische Präzisionsbauteile, um die wirkenden Kräfte und Momente separat voneinander zu erfassen. Dies ermöglicht eine umfassende Analyse der Belastung auf ein verschraubtes Bauteil. Es stellt daher ein unentbehrliches Werkzeug für die Untersuchung von Schmierstoffen, Gewindesteigung und -form, Material, Kontaktdruck, Gewindesicherungen sowie die Momente und Schubkräfte in Gewindetrieben dar. Zur Analyse der mechanischen Beanspruchung im Schraubelement misst der BOLT-3 die notwendigen Momente sowie die axiale Zugkraft. Dabei sind - neben kundespezifischen Lösungen - fünf Messbereiche in zwei Gehäusegrößen standardmäßig verfügbar. Jedes Modell besitzt die Messempfindlichkeit, die notwendig ist, um verschiedene Gewindegrößen aufzunehmen. So hat das Modell für den kleinsten Messbereich in axialer Lastrichtung eine Messempfindlichkeit von 0,09 μV/V-N (0,38 μV/V-lb), d.h. es besitzt unter Verwendung eines gebräuchlichen Datenerfassungssystems eine maximale Auflösung von 1,3 Newton (0,3 lb) bei einer 10V-Versorgungsspannung und einer Verstärkung von 4000. Diese Empfindlichkeit erlaubt die Testung sehr kleiner Gewindedurchmesser (d = 3 mm) bei deutlich weniger als einem Prozent ihrer Nennfestigkeit.
