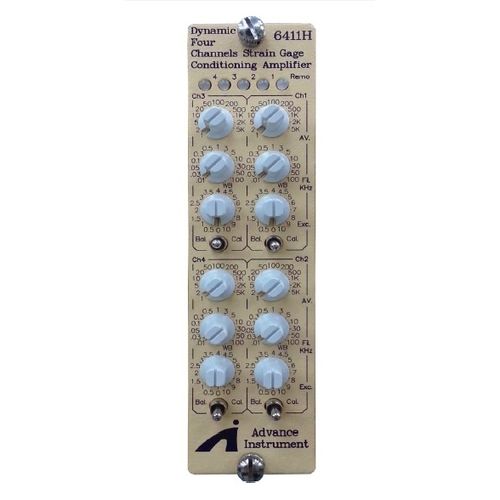

Signalverstärker 6411H

AufbereitungdifferentialBreitband

Das Signalkonditionierungssystem 6411H ist mit allen Funktionen ausgestattet, die für die dynamische, präzise Konditionierung von Dehnungsmessstreifen- und Aufnehmereingängen unter schwierigsten Betriebsbedingungen erforderlich sind. Die Low-Level-Signale des 6411H Signal Conditioning und des Verstärkers können für mehrere Kanäle gleichzeitig und dynamisch aufgezeichnet und auf externen Geräten angezeigt werden. Anwendungen: ● Dynamische Materialprüfung ● Dehnungs-/Spannungsanalyse ● Dynamische Material-Elastizitätsprüfung ● SHPB-Signalkonditionierung ● Kraftmessdosen-Signalkonditionierung ● Folien-Dehnungsmessstreifen-Signalkonditionierung ● Piezo-Widerstandssensor-Signalkonditionierung ● Halbleiter-Dehnungsmessstreifen-Signalkonditionierung Merkmale - Differenzieller Signalverstärker mit hoher Bandbreite bis zu 200k Hz - Verstärkungsgenauigkeit ± 0,1%, - Verstärkungsstufe : 1, 2, 5, 10, 20, 50, 100, 200, 500,1000, 2000 bis 5000 durch Drehschalter - Verstärkungslinearität 0,01% - Vollständig kalibrierte Verstärkung von 1 bis 5.000 - 4 Kanäle pro Modul - Akzeptiert Folien-DMS, piezoresistiv, Potentiometer, etc. - Wählbare Brückensprunganregung (16bits): 0,5 bis 10V - Steckbarer Verstärker - Automatischer Brückenabgleich, mit EEROM zur Erhaltung der Balance ohne Strom - Eingebaut mit allen Brückenabschlüssen einschließlich 120 Ω oder 1000 Ω und 350 Ω Dummies - Eingebaut mit Shunt-Kalibrierungsschaltungen - Eingebaut mit vierpoligem Bessel-Tiefpassfilter mit Grenzfrequenzen von 10 Hz, 30 Hz,50 Hz ~100k Hz und breitbandig (14 Positionen) - Andere Filtertypen und Grenzfrequenzen sind möglich - Überwachung an der Frontplatte: Automatischer Balance-Status
