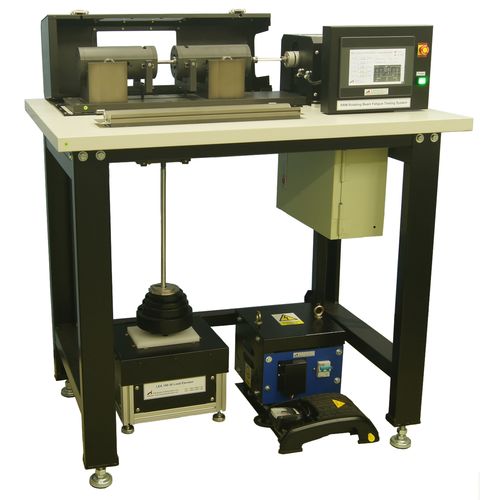

Prüfmaschine mit drehendem Strahl RRM

DauerRR Mooremanuell

● Funktionsprinzip Die Konstruktion des Ermüdungsprüfsystems mit rotierendem Balken (RRM) von Advance Instrument basiert auf dem Prinzip des rotierenden Balkens. Die Probe funktioniert wie ein einfacher Balken, der an zwei Punkten symmetrisch belastet wird. Wenn er um eine halbe Umdrehung gedreht wird, werden die Spannungen in den Fasern, die ursprünglich unterhalb der neutralen Achse lagen, von Zug auf Druck umgeschaltet und andersherum. Nach Beendigung der Umdrehung kehren sich die Spannungen wieder um, so dass der Probekörper während einer Umdrehung einen kompletten Zyklus der Biegespannung (Zug und Druck) durchläuft. ● Belastung des Probekörpers Der AI RRM kann für die Prüfung von Proben mit geradem Schaft ausgerüstet werden. Die Standard-Probenlänge beträgt 78 mm. Die Probenform kann ein Stab oder ein Rohr sein. Proben mit einer Länge von ca. 25 mm oder einer Länge von ca. 25 mm können verwendet werden, ohne die Kalibrierung der Maschine zu beeinflussen. Proben mit geradem Schaft werden mit Präzisions-Probenhalterungen gehalten. Die Spannung wird durch direktes Anbringen von Totgewichten auf die Probe aufgebracht, um eine präzise Belastung zu gewährleisten. Die maximale Faserspannung in einer Probe mit einem Durchmesser von 4,3 mm beträgt 3200 MPa. Die minimale Faserspannung in einer Probe mit einem Durchmesser von 11 mm beträgt 20 MPa. Das System ist mit einem 7"-LCD-Controller ausgestattet, mit dem sich die zur Erzeugung einer bestimmten Spannung erforderlichen Belastungsgewichte durch einfache Berechnung ermitteln lassen. ● Merkmale des Lastrahmens Die Standardmaschine arbeitet mit einer einstellbaren integrierten variablen Servo-Drehzahl von 10 U/min bis 6.000 U/min. Die Drehzahlregelung ist wichtig bei der Prüfung bestimmter Legierungen, die sich bei hoher Beanspruchung erwärmen, und sie ermöglicht auch bestimmte Korrelationen der Ergebnisse zwischen Hochgeschwindigkeitsprüfungen und früheren Prüfungen mit niedrigeren Drehzahlen.
