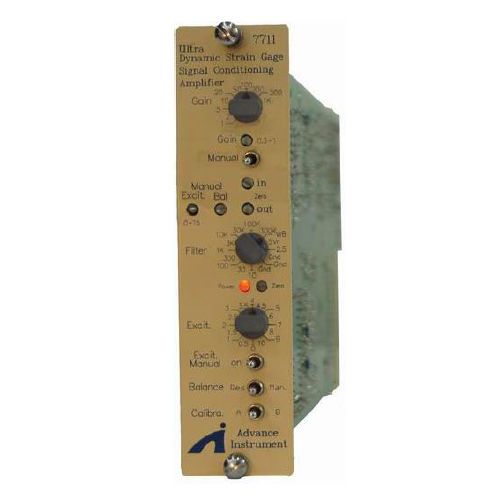

Signalverstärker 7711

Aufbereitungdifferentialeinstellbar

Das Signalkonditionierungssystem 7711 ist mit allen Funktionen ausgestattet, die für die dynamische, präzise Konditionierung von Dehnungsmessstreifen- und Aufnehmereingängen in den schwierigsten Betriebsumgebungen erforderlich sind. 7711 Signal Conditioning und Verstärker's Low-Level-Signale zu High-Level-Ausgänge für mehrere Kanäle können gleichzeitig und dynamisch aufgezeichnet und auf externen Geräten angezeigt werden. Merkmale ● Differenzieller Signalverstärker mit hoher Bandbreite bis zu 3MHz ● Verstärkungsgenauigkeit ± 0,1% ● Verstärkungslinearität 0,01% ● Vollständig einstellbare kalibrierte Verstärkung von 0,3 bis 1.000 ● Akzeptiert Dehnungsmessstreifen vom Folientyp, piezoresistiv, Potentiometer, etc. ● Wählbare Brückensprunganregung (16bits): 0,5 bis 10V ● Manuelle Brücke Konstantspannungs-Einstellanregung: 0 bis 15V ● Hohe gemeinsame Mod-Spannung ±300V ● Steckbarer Verstärker ● Automatischer Brückenabgleich, mit EEROM zur Erhaltung der Balance ohne Strom ● Eingebaut mit allen Brückenabschlüssen einschließlich 120 oder 1000 und 350 Ω Attrappen. ● Eingebaut mit Shunt-Kalibrierungsschaltungen ● Eingebaut mit optisch isolierten Shunt-Kalibrierungsrelais ● Eingebaut mit vierpoligem Bessel-Tiefpassfilter mit Grenzfrequenzen von 10 Hz, 30 Hz, 100 Hz, 300Hz, 1k, 3k, 10k, 30k, 100kHz, 300 kHz und breitbandig ● Andere Filtertypen und Grenzfrequenzen sind möglich ● Überwachung an der Frontplatte: Automatischer Balance-Status
