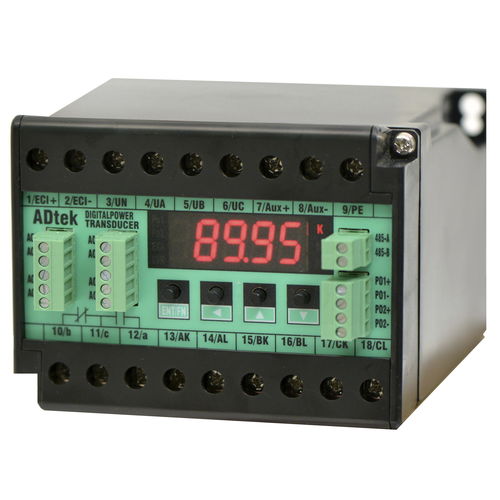

Leistungs-Messumformer / für DIN-Schiene CPT

dreiphasigeinphasig

Produktspezifikationen CPT Multifunktionaler Strom-Messumformer Funktionsmerkmale: - Parametereingabe für Wirkleistung, Blindleistung, Scheinleistung und elektrische Energie der - (unsymmetrischen/symmetrischen) Ladesysteme 1P2W,1P3W, 3P3W, 3P4W. (z. B. Wattstunden) - 1 Relaisausgangsset (SPDT) mit 3 variablen Einstellungen (R1.1/R1.2/R1.3) und jeweiliger Reaktion auf die Parametereinstellungen - V.AVG/I.AVG/FREQ/P.TL/Q.TL/S.TL/PF.AVG/AE.TL/RE.TL/VA/VB/VC/IA/IB/IC/PF-A/PF-B/PF-C/P-A/P-B/P-C/Q-A/Q-B/Q-C/S-A/S-B/S-C für folgende Relaisfunktionen: Hoch/Niedrig/Hoch halten/Niedrig halten/Do/AUS; weitere erweiterte Funktionen sind Startverzögerung, Hysterese, Zeitverzögerung, Resetverzögerung usw. - 4 Analogausgänge mit Einstellungen wie Relaisparameter. - Ausgangsbereich: Stromstärke im Bereich von 0 – 10 mA/0 – 20 mA/4 – 20 mA/4 – 12 – 20 mA - Ausgangsbereich: Spannung im Bereich von 0 – 5 V/1 – 5 V/0 – 10 V/0 – 2,5 – 5 V/1 – 3 – 5 V/0 – 5 – 10 V - 2 Sets mit unbeschalteten Kollektorimpulsen für Kilowattstunden- und KVAR-Stundenausgang, maximale Frequenz 1000 Hz. - Montage des externen Gehäuses an der Wand oder über DIN-Schiene (EN 500022) - Produktdesign gemäß CE
