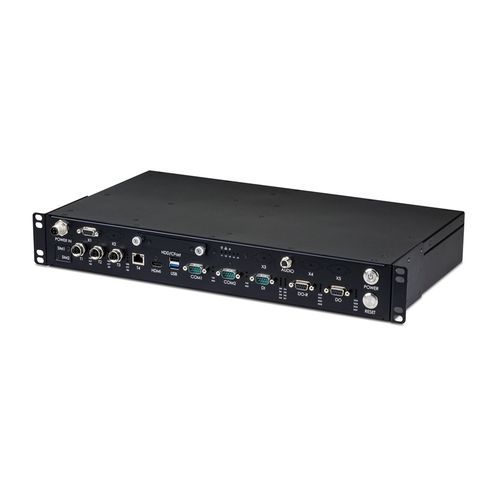

Digitaler Datensammler DCS-211

programmierbarUSB

Das ADLINK 19"-Datenerfassungssystem DCS-211 ist mit einem 1U- oder 1,5U-Formfaktor kompatibel und lässt sich schnell in bestehende Racks integrieren. Es verfügt über acht isolierte digitale Eingangskanäle (DI) mit 2,5KVrms optischer Isolierung und einer Eingangsspannung von bis zu 137,5V (Nennspannungen von 24V/36V/72V/110V). Es gibt sechs digitale Ausgangskanäle (DO), die sich auf vier DO-Kanäle ohne Isolierung in einer D-Sub-Buchse und zwei isolierte DO-Kanäle mit unabhängig gesteuerten, integrierten Relais in einer separaten D-Sub-Buchse verteilen. Der DCS-211 verwendet einen Intel Atom® x5-E3930 Prozessor und ist mit 4 GB DDR3L-1600MHz (aufrüstbar auf 8 GB) ausgestattet. Darüber hinaus verfügt es über vier GbE-Ports (1x RJ-45, 3x M12 mit 2KVrms-Isolierung), zwei programmierbare serielle RS-232/422/485-Ports über DB-9-Anschlüsse an der Vorderseite, zwei USB-Anschlüsse vom Typ A (1x 3.0, 1x 2.0), 32 GB integrierten eMMC 5.0-Speicher (64 GB optional), einen M.2 2280-Steckplatz für "M key"-SATA-SSDs und Platz an der Vorderseite für eine hot-swap-fähige 2,5"-SSD oder einen CFast-Steckplatz. Integratoren von Schienensystemen können die drei Mini-PCIe-Steckplätze des DCS-211 nutzen (2x PCIe + USB 2.0, 1x USB 3.0), die Module in voller oder halber Größe mit einem USIM für jeden Steckplatz unterstützen. Einer der USIM-Steckplätze ist onboard, zwei weitere sind von der Vorderseite aus unter einer Abdeckung zugänglich. Über die Mini-PCIe-Steckplätze kann das DCS-211 für 3G/4G/GPS/CAN/MVB sowie GNSS konfiguriert werden. Es gibt vier reservierte Antennensteckplätze, die drei RP-SMA-Anschlüsse für Mobilfunk und Wi-Fi sowie einen optionalen SMA-Anschluss für GNSS unterstützen.
