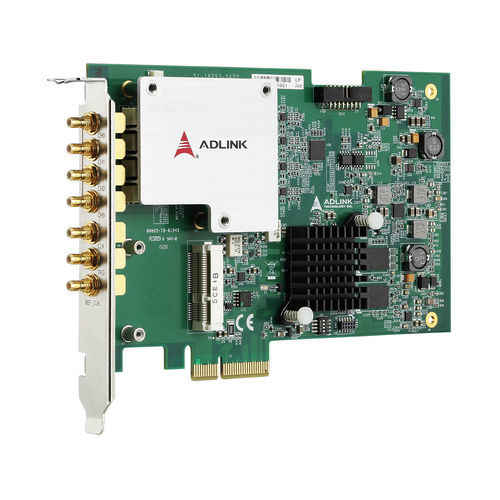

Scanner / Oszilloskop / 4 Kanäle PCIe-9834

16-BitschnellPCI-Express

Der neue PCIe-9834 Hochgeschwindigkeits-PCI-Express-Digitalisierer von ADLINK verfügt über vier simultan abgetastete 80 MS/s-Eingangskanäle mit 16-Bit-Auflösung, 40 MHz Bandbreite und bis zu 1 GB DDR3 Onboard-Speicher. Jeder der vier Eingangskanäle unterstützt eine Abtastrate von bis zu 80 MS/s mit einem A/D-Wandler mit 16 Bit Auflösung. Dies ermöglicht die gleichzeitige Aufzeichnung von Signalen auf allen Kanälen ohne Phasenverzögerung zwischen den Kanälen. Der extrem große Onboard-Speicher ermöglicht lange Aufzeichnungszeiten auch bei höchsten Abtastraten. Jedes Verbindungspaar (Lane) kann Burst-Verbindungsgeschwindigkeiten von 250 MB/s erreichen. Die PCIe-9834, die auf der x4-Lane-Slot-PCI-Express-Technologie basiert, bietet den klaren Vorteil, dass die direkte Verbindung jedes Slots die volle Übertragungsbandbreite für jede einzelne Karte ermöglicht. Die PCIe-9834 bietet nicht nur eine hohe Leistung und Abtastrate mit verzerrungsarmem Frontend, sondern auch wertsteigernde Funktionen und anwendungsorientierte APIs, was sie zur idealen Lösung für Radartests, Power-Management-Überwachung und zerstörungsfreie Prüfungen macht. Leistung mit geringer Verzerrung Überzeugend genaue, hochdynamische Leistung mit 78dB SFDR, 67dB SNR und -78dB THD
