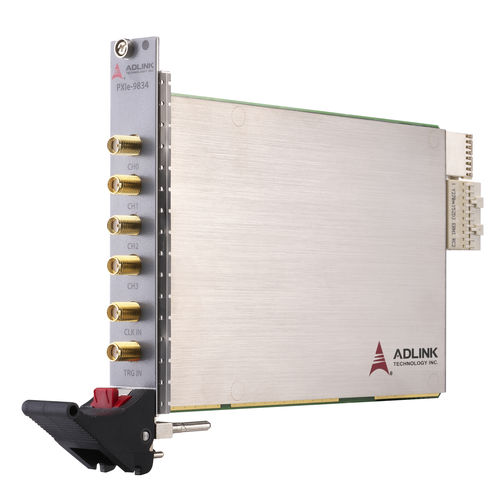

Scanner / Oszilloskop / 4 Kanäle PXIe-9834

analog16-BitPCI-Express

Der ADLINK PXIe-9834 PXI Express-Digitalisierer bietet eine schnelle und hochwertige Datenerfassung mit vier Eingangskanälen, die eine Abtastrate von bis zu 80MS/s und eine Datenauflösung von 16 Bit unterstützen. Der PXIe-9834 verfügt über einen externen digitalen Triggereingang sowie über Trigger aus dem PXIe-System-Timing-Slot und einen Referenztakt aus dem PXIe-Chassis, was die gleichzeitige Aufzeichnung einer hohen Kanalzahl von 8, 12, 16 und 20 Kanälen ermöglicht. Der PXIe-9834 ist außerdem mit 1 GB Onboard-Speicher für die Datenpufferung vor der Rückübertragung in den Systemspeicher ausgestattet. Der PCI Express x4 Gen1 Datenbus verfügt über eine ausreichende Bandbreite für das direkte Streaming von ADC-Daten zurück zum System, falls erforderlich. Der PXIe-9834 verfügt über ein analoges Front-End mit einem flexiblen Eingangsbereich von ±10V (nur 1MΩ), ±5V, ±1V und ±0,5V sowie einer per Software wählbaren Eingangsimpedanz von 50Ω oder 1MΩ. Dank seines ausgeklügelten Designs und seiner Kalibrierung bietet das analoge Frontend eine hohe Genauigkeit, geringes Rauschen und einen hohen Dynamikbereich, wodurch es sich nicht nur für genaue DC-Signalmessungen, sondern auch für die Analyse von AC-Signalen eignet. Der PXIe-9834 eignet sich perfekt für eine Vielzahl von Anwendungen, darunter die Erfassung von Radarsignalen, die Messung von Lichtwellenleitern und die Analyse von Leistungssignalen.
