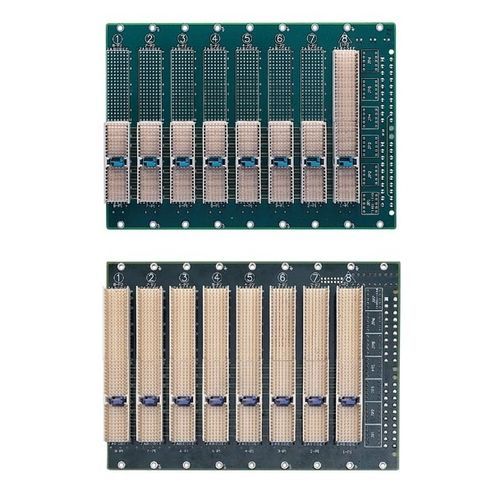

3U CompactPCI 32-Bit Backplanes mit optionalen rückwärtigen E/A
Wesentliche Merkmale
Konform mit der PICMG 2.0 CompactPCI-Spezifikation Rev. 2.1
Anzahl der Steckplätze: 8/6/4 Steckplätze (inkl. Systemsteckplatz)
Breite: cBP-3208R: 36HP (9-Slot) cBP-3206R: 28HP (7-Slot) cBP-3204R: 20HP (5-Slot)
Ein Steckplatz auf der rechten Seite ist ein Systemsteckplatz, die anderen sind Peripheriesteckplätze
10-Lagen-PCB für genaue Impedanzkontrolle und elektronische Störfestigkeit
Zwei ATX-Steckplätze mit DC-Schraubklemmen
32-Bit-PCI-Bus auf P1, unterstützt 7 Bus-Mastering-E/A-Steckplätze
P2 ist für rückwärtige E/A (verfügbar bei cBP-3208R, 3206R, 3204R)
---
