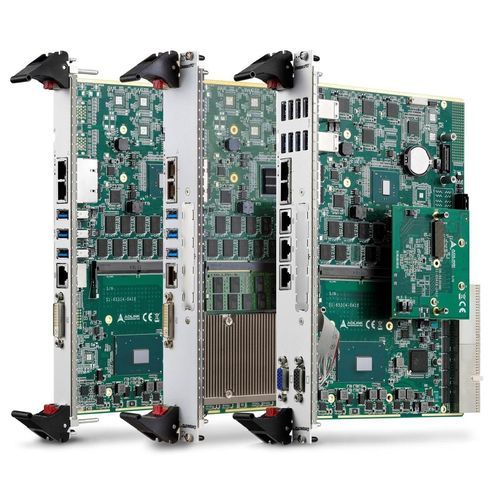

2.5"-Prozessorkarte cPCI-6636 series

XMCCompactPCIPCIe

Die ADLINK cPCI-6636 Serie ist ein 6U CompactPCI® Prozessor Blade basierend auf der 6./7. Generation Intel® Xeon® E3 und Intel® Core™ i3/i7 Prozessoren mit Intel® HM170 oder CM236 Chipsätzen. Die cPCI-6636 unterstützt bis zu 16 GB DDR4-2133 Onboard-Speicher und 16 GB DDR4-2133 über SODIMM. Die gesamte Speicherkapazität beträgt bis zu 32 GB DDR4-2133. Der cPCI-6636 ist ein hochintegrierter Prozessor-Blade, der sich für geschäftskritische Anwendungen in Branchen von der Automatisierung bis zur Verteidigung eignet. Das cPCI-6636 ist der Nachfolger von ADLINKs cPCI-6626 und cPCI-6525 in Bezug auf E/A und Funktionsumfang. Der cPCI-6636 bietet eine 2,8-fache Leistungssteigerung gegenüber dem Core™ i7 der 2. Generation (cPCI-6626) und eine 30-prozentige Leistungssteigerung gegenüber dem Core™ i7 der dritten Generation (cPCI-6525). Zu den Grafikfunktionen gehören 3 symmetrische unabhängige Displays, 3D-HW-Beschleunigung, DirectX 12, OpenGL 4.4 und H.265-HW-Decodierung/Encodierung. Der cPCI-6636 erreicht eine 2,7-fache Verbesserung der Grafikleistung gegenüber dem Core™ i7 der dritten Generation (cPCI-6525). Die cPCI-6636-Serie unterstützt flexible E/A-Schnittstellen. Die Faceplate-E/A des cPCI-6636 (4HP) umfasst 2x GbE, unterstützt durch einen Intel® i219LM PHY-Controller und einen Intel® i210IT Ethernet-Controller, 3x USB 3.0, 1x RJ-45 serieller Anschluss und 1x DVI-I. Zu den Onboard-E/A gehören ein 2,5"-SATA-Laufwerksplatz, ein 7-poliger SATA-Anschluss und ein CFast-Steckplatz per Adapterkarte. Der cPCI-6636D (8HP) verfügt über identische E/A wie die Single-Slot-Version, mit der Ausnahme, dass anstelle des CFast-Steckplatzes ein XMC-Anschluss über eine PCIe x8-Adapterkarte unterstützt wird. Eine dritte Konfiguration, das cPCI-6636DZ (8HP), unterstützt 8x USB 3.0, 2x GbE, 6x serielles TX/RX und 2x VGA auf der Frontplatte sowie die gleichen Onboard-E/A wie das cPCI-6636D.
