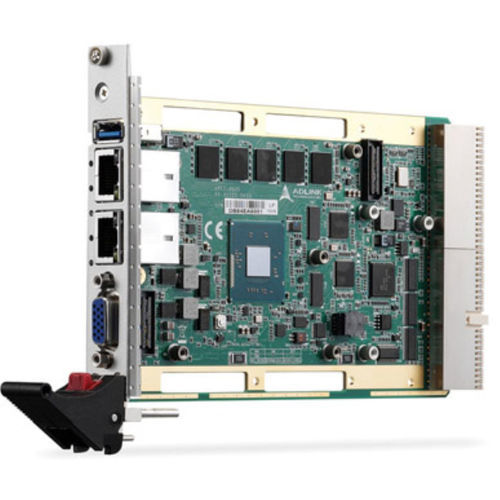

XMC-Prozessorkarte cPCI-3620 series

CompactPCIPCIeIntel® Atom

Die ADLINK cPCI-3620 Serie ist ein 3U CompactPCI® Prozessor-Blade mit einem Quad-Core Intel® Atom SOC der 4. Generation und eingelötetem DDR3L-1333 ECC Speicher mit bis zu 4 GB. Die cPCI-3620-Serie ist als Single-Slot- (4HP) oder Dual-Slot-Formfaktor (8HP) erhältlich und nutzt verschiedene Tochterkarten, um eine breite Palette an E/A-Funktionen zu bieten. Die E/A auf der Vorderseite der Single-Slot (4HP)-Version umfasst 1x USB 3.0, 2x RJ-45 GbE und 1x VGA-Port (für alle Versionen gleich). Die Dual-Slot-Version (8HP) bietet zusätzlich 2x USB 2.0, 1x COM, 1x PS/2 KB/MS und Line-in/Line-out bei der cPCI-3620D oder 2x GbE über MIL-STD M12-Stecker und 1x COM bei der cPCI-3620T. Eine weitere Dual-Slot-Option ist der cPCI-3620S mit einem zusätzlichen XMC-Platz auf Layer 2. Es gibt auch eine Single-Slot-Option, die nur LED-Anzeigen und keine E/A auf der Frontplatte bietet. Die Grafikunterstützung ist auf dem SOC integriert. Zu den Speicheroptionen gehören eine integrierte 32-GB-SSD (optional) und ein 2,5"-SATA-Laufwerk auf einer Layer-2-Riser-Karte (cPCI-3620D/T). Ein optionaler PCI 32-bit/66 MHz PCIe x1 XMC Steckplatz ist auf der Dual-Slot cPCI-3620S Version verfügbar. Zu den rückwärtigen E/A-Signalen an J2 gehören 2x GbE, 1x VGA, 1x USB 2.0, 2x COM, 1x SATA 3 Gb/s, was eine Erweiterung mit einem optionalen Rear Transition Module (RTM) ermöglicht. Der cPCI-3620 ist eine ideale Lösung für Transport, Militär, Fabrikautomation und andere industrielle Anwendungen, die eine optimale Rechenleistung für den Datentransfer bei geringerem Stromverbrauch erfordern. Der ADLINK cPCI-3620 bietet eine hohe Verwaltbarkeit, unterstützt den Satellitenmodus als eigenständiges Blade in peripheren Steckplätzen und verfügt über ADLINKs Smart Embedded Management Agent (SEMA) zur Überwachung des Systemzustands.
