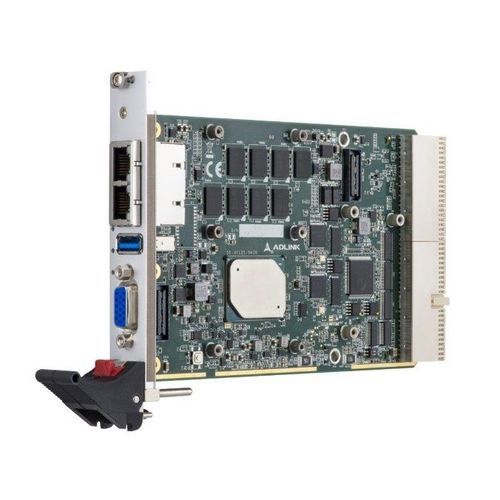

2.5"-Prozessorkarte cPCI-3630 series

XMCCompactPCIPCIe

Die ADLINK cPCI-3630 Serie ist ein 3U CompactPCI® 2.0 Prozessor-Blade mit dem 64-bit Intel Atom® Processor X Series SoC (ehemals Apollo Lake I) und eingelötetem DDR3L-1600 MHz ECC Speicher mit bis zu 8GB. Die cPCI-3630-Serie ist als Single-Slot- (4HP) oder Dual-Slot-Formfaktor (8HP) erhältlich und nutzt verschiedene Tochterkarten, um eine breite Palette von E/A-Funktionen zu bieten. Die Frontplatten-E/A der Single-Slot-Version (4HP) umfassen 1x USB 3.0, 2x RJ-45 GbE und 1x VGA-Port (für alle Versionen gleich). Die Dual-Slot-Versionen (8HP) bieten zusätzlich 2x USB 2.0, 1x COM, 1x PS/2 KB/MS und Line-in/Line-out bei der cPCI-3630D; 2x DisplayPorts, 1x COM über RJ-45-Anschluss, 1x KB/MS und USB 2.0-Port bei der cPCI-3630G; 2x GbE über MIL-STD M12-Anschlüsse und 1x COM bei der cPCI-3630T; und 2x GbE in RJ-45-Anschlüssen und 1x COM bei der cPCI-3630TR. Eine weitere Dual-Slot-Option ist das cPCI-3630S mit einem zusätzlichen XMC-Platz auf Layer 2. Es gibt auch eine cPCI-3630N Single-Slot-Option, die nur LED-Anzeigen und keine E/A auf der Frontplatte bietet. Der Intel Atom® SoC integriert die stromsparende Grafik-Engine der 9. Generation und bietet hervorragende Grafik-, Medien- und Display-Unterstützung. Durch die Verwendung von cPCI-3630G werden Auflösungen bis zu 4K HD unterstützt. Zu den Speicheroptionen gehören eine integrierte 32-GB-SSD (optional), ein mSATA-Sockel oder CFast und ein 2,5-Zoll-SATA-Laufwerksplatz auf der Layer-2-Riser-Karte (cPCI-3630D/G/T/TR). Ein optionaler PCI 32-bit/66 MHz PCIe x1 XMC-Slot ist für die Dual-Slot cPCI-3630S Version verfügbar. Zu den rückseitigen E/A-Signalen an J2 gehören 2x GbE, 1x VGA, 1x USB 2.0, 2x COM, 1x SATA 3 Gb/s, die eine Erweiterung mit einem optionalen Rear Transition Module (RTM) ermöglichen.
