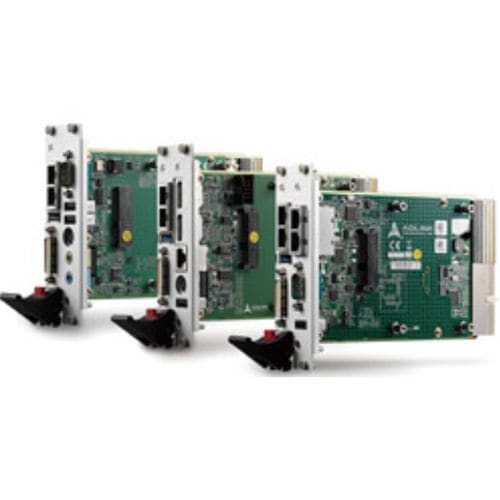

2.5"-Prozessorkarte cPCI-3520 series

PMCXMCCompactPCI

Die ADLINK cPCI-3520 Serie ist ein 3U CompactPCI® Prozessor Blade mit gelötetem DDR4-2666 ECC Speicher bis zu 32GB, der den Intel® Xeon® E, 8th/9th Gen Intel® Core™ i7/i5/i3 Prozessor (ehemals Coffee Lake Refresh) mit Mobile Intel® CM246 Chipsatz enthält. Die cPCI-3520 Serie ist ein 3U CompactPCI Blade, das in den Formfaktoren Single-Slot (4HP), Dual-Slot (8HP) oder Triple-Slot (12HP) mit verschiedenen Tochterkarten erhältlich ist, um eine breite Palette von I/O-Anforderungen zu erfüllen. Die Frontplatten-E/A der Single-Slot-Version (4HP) umfassen 1x DVI-I, 2x GbE und 1x USB 3.0 (diese E/A sind für alle Versionen gleich). Faceplate I/O in der Dual-Slot (8HP) Version beinhaltet zusätzlich 2x USB 2.0, 1x COM, 1x KB/MS und Line-in/Line-out auf der cPCI-3520D oder zusätzlich 2x DisplayPorts, 1x COM in RJ-45 Anschluss, 1x KB/MS und 1x zusätzlichen USB 2.0 Port auf der cPCI-3520G. Zwei weitere Dual-Slot-Optionen sind die cPCI-3520L mit zusätzlich 2x GbE, 1x COM und 2x USB und die cPCI-3520M mit einem 100-Pin High-Density-Anschluss, der zusätzlich 2x DVI-D, 2x USB 2.0, 2x COM, 2x KB/MS und Line-in/Line-out-Ports unterstützt. Die Grafikunterstützung ist in der CPU integriert und unterstützt 3 unabhängige Display-Ausgänge auf der Frontplatte, wenn die cPCI-3520G mit zusätzlichen 2x DisplayPorts gewählt wird. Als Speichermedien stehen ein CFast-Steckplatz, ein mSATA-Sockel oder eine 32-GB-Onboard-SSD und ein 2,5-Zoll-SATA-Laufwerk auf der Layer-2-Tochterkarte (cPCI-3520D/L/M/P) zur Verfügung. Eine optionale PCI 32-bit/66MHz PMC-Site oder PCIe x1 XMC-Site ist für die 8HP- oder 12HP-Versionen (cPCI-3520S oder cPCI-3520P) verfügbar. Zu den rückseitigen E/A-Signalen an J2 gehören 4x PCIe x1, 3x SATA 3 Gb/s und 3x USB 2.0. 3x GPIO- und SMBus-Signale werden ebenfalls an den J2-Anschluss geleitet.
