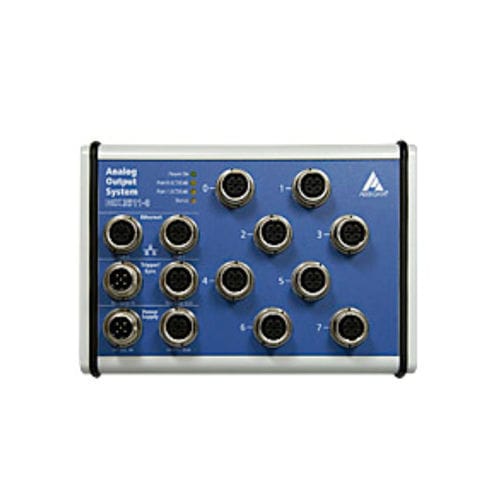

Analoges Ausgangsmodul MSX-E3511

8 A8 AnalogausgängeStandard

Das Ethernet Analog-Ausgabesystem MSX-E3511 hat 8 analoge Ausgänge, 16-Bit, als Spannungsausgänge (MSX-E3511) oder konfigurierbar als Spannungs- oder Stromausgänge (MSX-E3511-C). Außerdem verfügt es über einen 24 V-Triggereingang. Der Funktionsgenerator ermöglicht die Ausgabe beliebiger Signalverläufe, wie z.B. Sinuskurven, Sägezahnkurven , etc. – für jeden Kanal einzeln einstellbar. Das System besitzt ein robustes, genormtes Metallgehäuse der Schutzart IP 65. Der ARM®9 32-Bit Prozessor ermöglicht es, die erfassten Werte zu verrechnen. Der Development Mode bietet die Möglichkeit, die Kundenapplikation individuell anzupassen. Über einen Synchro-Anschluss können mehrere MSX-E-Systeme untereinander per Daisy Chain verbunden und bis auf 1 µs synchronisiert werden. Technische Merkmale 24 V digitaler Triggereingang ARM ®9 32-Bit Prozessor 64 MB onboard SDRAM zum Speichern der Daten Robustes, genormtes Metallgehäuse Power Save Mode: Reduzierung der Leistungs- aufnahme, wenn keine Erfassung läuft Analoge ausgänge 8 analoge Ausgänge, 16-Bit: MSX-E3511: Spannungsausgänge 0-10 V, ± 10 V MSX-E3511-C: Ausgänge einzeln als Spannungs- oder Stromausgänge 0-20 mA Ausgangsspannung nach Reset 0 V M12 Buchsenstecker, 5-pol. Ausgabemodus/Betriebsmodus: Datenausgabe per Softwarefunktion, Triggereingang oder Synchroausgang
