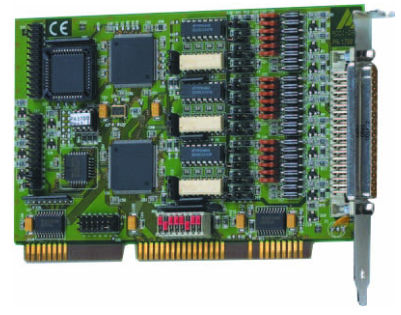

Digitale Eingangskarte PA-1700-2

TTL16 E/ASicherheit

Die PA 1700-2 ist eine schnelle Impulserfassungskarte, die speziell für die Anwendungen im industriellen Umfeld konzipiert wurde. Die Karte dient dem direkten Anschluss von 3 bzw. 6 inkrementalen Impulsgebern und besitzt die Eingänge, die für Achsensteuerungsapplikationen benötigt werden (z. B.: Störsignal-, Referenz-, Strobeeingänge, ...). Um die Störsicherheit zu erhöhen, sind die Eingänge mit TRANSILDioden und EMI-Filter geschützt. Die Karte ist im Auswertungsmode 1-fach, 2-fach, 4-fach oder im Direktmode programmierbar. Im Direktmode und bei der Pulsbreitenmessung können Frequenzen bis zu 10 MHz direkt verarbeitet werden. Sind inkrementale Impulsgeber angeschlossen, erkennt die Baugruppe nach der Initialisierung automatisch deren Bewegungsrichtung. Drei Timer erlauben das Generieren eines Interrupts. Technische Merkmale Erfassung von Inkrementalgebern Frequenzmessung Pulsbreitenmessung Anschluss von 3 oder 6 Inkrementalgebern Konfigurationsmöglichkeiten: - 3 Kanäle, 32-Bit Zähltiefe, diff. oder TTL am Frontstecker oder - 6 Kanäle, 16-Bit Zähltiefe, diff. oder TTL davon 3 am Frontstecker und 3 auf dem Stecker für Flachbandkabel Automatische Richtungserkennung Modes 1-fach-, 2-fach, 4-fach Frequenzmessung bis zu 10 MHz im Direktmode, 2,5 MHz im 4-fach-Mode 3 „Referenz“- Eingänge mit Referenz-Logik 3 „Störanzeige“- Eingänge für Störsignale, externe Strobeeingänge Software oder Hardware Reset 3 x 16-Bit Timer (82C54): - Erzeugung eines Interrupts - Zählerstrobe in Timerdefinierten Intervallen - Programmierbare Referenzfrequenz für Frequenz- und Pulsbreitenmessung Interrupt mit Timer oder durch externen Strobe der Zähler 3 x 8 TTL E/A
