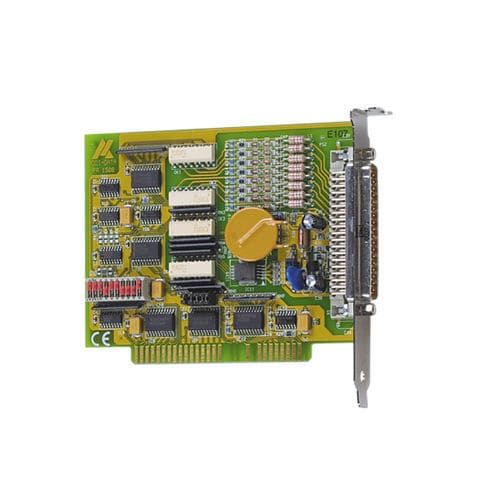

ISA-Datenerfassungskarte PA-1508

digitalKontroll

Die ISA digitale E/A-Karte PA 1508 hat 8 digitale Eingänge, 24 V, und 8 digitale Ausgänge, 24 V. Alle Eingangskanäle sind galvanisch getrennt. Die Karte wurde für die industrielle E/A-Steuerung, für automatische Testeinrichtungen, als Interface zu elektromechanischen Relais, zur 24 V-Signalüberwachung, Alarmaktivierung, etc. im industriellen Umfeld entwickelt und verfügt über zahlreiche Schutzbeschaltungen. Eine CD mit Softwaretreibern für Windows sowie Programmierbeispielen ist im Lieferumfang enthalten. Beschreibung Technische Merkmale 8 digitale Eingänge, 24 V, optoisoliert 2 Anschlussleitungen pro Eingang Parallele Erfassung von digitalen 24-V-Signalen Jeder Eingang besitzt eine eigene Rückleitung 8 digitale Ausgänge, 24 V, optoisoliert Jeder Ausgang unabhängig voneinander steuerbar Die Ausgänge sind strombegrenzt und eignen sich für Lasten mit hohen Anlaufströmen 2 Diagnoseausgänge generieren LOW-Pegel bei Übertemperatur Watchdog: Aktivierung über Software, rücklesbar Bei Power-On, Rücksetzen der Ausgänge auf „0“ Adressierung über DIP-Schalter Sicherheitsmerkmale Galvanische Trennung 1000 V Spannungsüberwachung Kriechstrecke DIN EN IEC 61010-1 (MX-Module) Sicherheit für die Eingänge: Verpolungsschutz, LC-Filter Sicherheit für die Ausgänge: Übertemperaturschutz: Shut-Down Logik bei ca. 125-140 °C, Shut-Down Logik, wenn die externe Versorgungsspannung unter 5 V absinkt Versorgungsspannung: Überlastschutz: selbstrückstellende Sicherung (elektronische Sicherung), Überspannungsschutz durch Varistoren und Transorbdioden, abgeschirmt durch LC-Filter EMC-geprüft nach 89/336/EWG (CE-Zertifizierung)
