ISA-Datenerfassungskarte PA-1500

digital

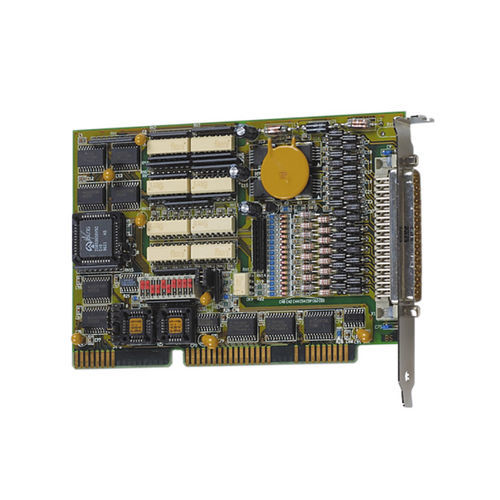

Die ISA digitale E/A-Karte PA 1500 hat 16 digitale Eingänge, 24 V, und 16 digitale Ausgänge, 24 V. 14 Eingänge sind interruptfähig. Die Karte wurde zur SPS-Ankopplung, zur Überwachung von PC-gesteuerten Prozessen, für industrielle Messungen, zur Erfassung von Sensordaten, zur Signalanalyse, als Interface zu Maschinen, etc. im industriellen Umfeld entwickelt und verfügt über zahlreiche Schutzbeschaltungen. Eine CD mit Softwaretreibern für Windows sowie Programmierbeispielen ist im Lieferumfang enthalten. Beschreibung Technische Merkmale Analoge Eingänge 16 digitale Eingänge, 24 V, davon 14 interruptfähig 3 softwareprogrammierbare Timer/Zähler 16 digitale Ausgänge, 24 V, 500 mA/Kanal Timer-programmierbarer Watchdog für das Zurücksetzen der Ausgänge auf 0 Diagnose-Rückmeldung durch Statusregister bei Kurz schluss, Übertemperatur, Spannungsabfall oder Watchdog Interrupt ausgelöst durch Watchdog, Timer, Fehler Getrennte Masseleitung für Eingänge und Ausgänge Sicherheitsmerkmale Galvanische Trennung 1000 V Schutz gegen schnelle Transienten (Burst), Überspannung Elektrostatische Entladung und EMI Eingangskanäle Verpolungsschutz, Eingangsfilter. Ausgangskanäle Kurzschlussstrom für 16 Ausgänge ~ 3 A typ. Kurzschlussstrom pro Ausgang ~1,5 A typ. Self-resetting fuse Übertemperatur- und Überspannungsschutz 24 V Leistungsausgänge mit Schutzdioden und Filter Spezielle Ausgangskondensatoren minimieren elektromagnetische Emissionen Externe Spannungsversorgung gefiltert durch eine Schutzschaltung Shut-Down Logik, wenn die externe Versorgungsspannung unter 5 V absinkt EMC-geprüft nach 89/336/EWG (CE-Zertifizierung) EN 50082-2, EN 55011, EN 55022
