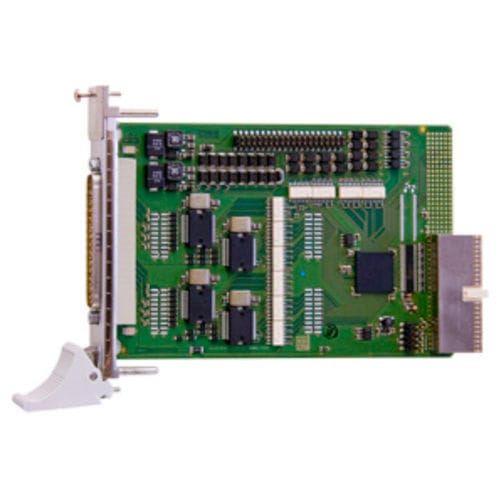

Die CompactPCI 64 digitale E/A-Karte CPCI-1564 hat 32 digitale Eingänge, 24 V, und 32 digitale Ausgänge, 24 V. Sie ist speziell für Applikationen wie E/A-Steuerung, Ein-/Aus-Überwachung von Motoren, Lampen, etc. in rauer Industrie-Umgebung ausgelegt. 16 Eingänge sind interruptfähig und alle Eingänge sind gefiltert. Die 32 Ausgänge (11-36 V) haben einen Ausgangsstrom pro Kanal von 500 mA und sind auf „0“ bei Power-On. Ein Watchdog setzt die Ausgänge zurück und die Ausgänge werden ausgeschaltet wenn die Versorgungsspannung unter 5 V absinkt. Die Karte verfügt über eine galvanische Trennung bis 100 V.
Technische Merkmale
CompactPCI 5V
Eingänge
32 optoisolierte Eingänge, 5 V, inkl. 16 interruptfähige Eingänge, und 3 Zählereingänge
Eingänge organisiert in 4 Gruppen von 8 Kanälen mit jeweils einer getrennten Masseleitung
Verpolungsschutz
Alle Eingänge sind gefiltert
Ausgänge
32 optoisolierte digitale Ausgänge, 11 V bis 36 V
Ausgangsstrom pro Kanal 500 mA
Watchdog zur Rücksetzung der Ausgänge auf "0"
Bei Power-On, Rücksetzung der Ausgänge auf „0“
Strombegrenzung: ~ 1.85A pro 8 Kanäle
Kurzschlussstrom pro Ausgang max 1.7 A
Elektronische Sicherungs
Übertemperatur- und Überspannungsschutz
24 V Leistungsausgänge mit Schutzdioden und Filter
Externe 24 V Spannungseinspeisung entstört und gefiltert
Shut-Down Logik, wenn die externe Versorgungsspannung unter 7 V absinkt
Sicherheitsmerkmale
Galvanische Trennung 1000 V
Kriechstrecke IEC 61010-1
Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung
Interrupt ausgelöst durch Zähler, Timer
