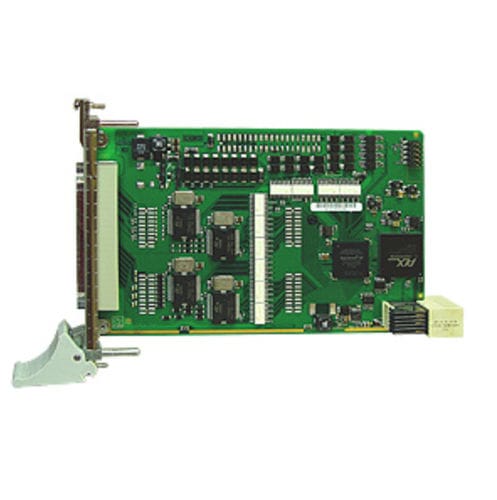

Digitale E/A-Karte CPCIs-1532-12

Serie16 Digitalausgänge16 Digitaleingänge

Die CompactPCI Serial 32 digitale E/A-Karte CPCIs-1532-12V hat 16 digitale Eingänge, 12 V, und 16 digitale Ausgänge (11 – 36 V). 15 Eingänge sind interruptfähig. Kanal 0 kann als 16-Bit Zählereingang verwendet werden (bis 100 kHz). Die Karte wurde für die industrielle E/A-Steuerung entwickelt, deshalb sind alle Eingänge gefiltert und gegen Verpolung geschützt. Alle Ein- und Ausgänge sind bis 1000 V galvanisch getrennt und gegen schnelle Transienten, Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung geschützt. Der erweiterte Temperaturbereich der Karte reicht von -40 °C bis +85 °C. Signierte 64-Bit Treiber, 32-Bit Treiber für Windows 8/7/Vista/XP, echtzeitfähige Linux-Treiber sowie umfangreiche Programmierbeispiele sind erhältlich. Technische Merkmale Eingänge 16 optoisolierte Eingänge 12 V inkl. 15 interruptfähige Eingänge Kanal 0 kann als 16-Bit Zählereingang verwendet werden (bis 100 kHz) Verpolungsschutz Nominalspannung: 12V Alle Eingänge sind gefiltert Ausgänge 16 optoisolierte Ausgänge, 11 V bis 36 V Ausgangsstrom pro Kanal 500 mA Summenstrom: 3 A typ. (abgesichert über Kaltleiter) Watchdog zur Rücksetzung der Ausgänge auf „0“ Bei Power-On, Rücksetzung der Ausgänge auf “0” Strombegrenzung: ~1,5 A pro 8 Kanäle (über PTC) Kurzschlussstrom pro Ausgang ~1,5 A typ. Selbstrückstellende Sicherung (elektronische Sicherung) Übertemperatur- und Überspannungsschutz 24 V Leistungsausgänge mit Schutzdioden und Filter Externe 24 V Spannungseinspeisung entstört und gefiltert Shut-Down Logik, wenn die externe Versorgungsspannung unter 7 V absinkt Timer / Zähler 2 Timer (12-Bit Auflösung) Davon 1 Timer als Watchdog verwendbar Sicherheitsmerkmale
