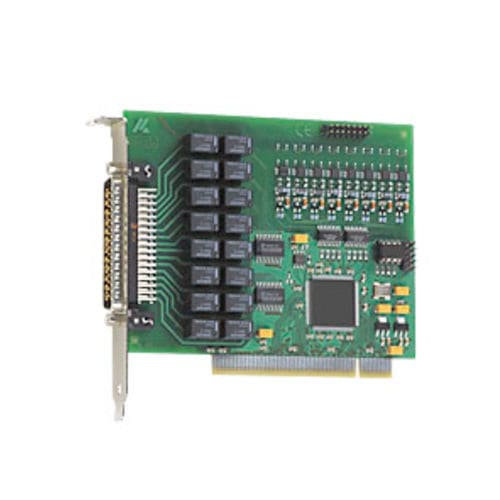

Digitale Ausgangskarte APCI-2200-8-8_3,3

Serie8 DigitalausgängePCI

Die PCI Relais-Karte APCI-2200-8-8_3.3V hat 8 elektromechanische Relais mit Wechslerkontakten und 8 digitale Eingänge, 24 V. Jedes Relais kann wahlweise als Öffner, Schließer oder Wechsler beschaltet werden. Die Kontakte sind für Schaltspannungen bis 60 VDC/48 VAC ausgelegt. Der maximale Schaltstrom beträgt 2 A bei einer maximalen Schaltleistung von 30 W. Bis zu 16 digitale optoisolierte Eingänge sind vorhanden. Transorbdioden und EMI-Filter schützen die bis 1000 V galvanisch getrennten Eingänge gegen hochfrequente Störeinstrahlungen. Technische Merkmale PCI 3.3 V Relais 8 oder 16 elektromechanische Relais mit Wechslerkontakten Max. Schaltspannung für die Relais: 60 VDC, 48 VAC Max. Schaltleistung: 30 W, max. 1 A Geringe Ansprechzeiten Watchdog: Ein- /Ausschalten erfolgt über Software Digitale Eingänge 8 Eingänge, galvanisch getrennt Eingangsspannung: 12-24 V (DC) Sicherheitsmerkmale EMV-geprüft Watchdogaktivität rücklesbar Galvanische Trennung der Relais Kriechstrecke IEC 61010-1 Anwendungen Signalschaltung Industrielle digitale E/A Kontrolle Interface zu elektromechanischen Relais Automatische Testeinrichtungen EIN/AUS Überwachung von Motoren, Lampen... Alarmüberwachung Interface zu Maschinen, ... Software Standardtreiber für: Linux 32-Bit Treiber für Windows 8 / 7 / Vista / XP / 2000 Signierte 64-Bit Treiber für Windows 8 / 7 / XP Echtzeiteinsatz unter Linux und Windows auf Anfrage
