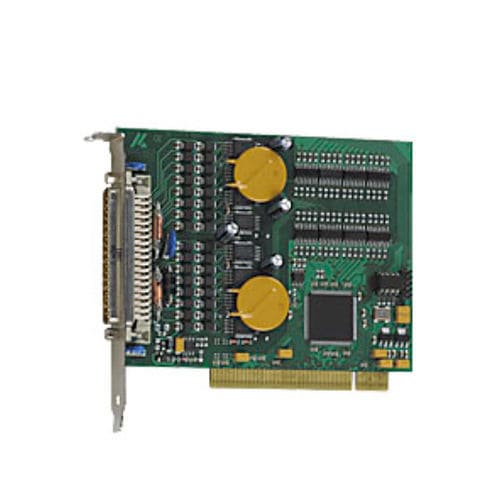

Digitale Ausgangskarte APCI-2032-5

SCSI32 DigitalausgängePCI

Die PCI-Karte mit 32 digitalen Ausgängen APCI-2032-5 ist als 24 V-Version oder 5 V-Version erhältlich. Sie ist speziell für Applikationen wie Signalschaltung, Ein/Aus-Überwachung von Motoren, Lampen etc., als Interface zu elektromechanischen Relais, für automatische Testeinrichtungen oder als Interface zu Maschinen in rauer Industrie-Umgebung ausgelegt. Die 32 Ausgänge (10-36 V) haben einen Ausgangsstrom pro Kanal von 500 mA und sind auf „0“ bei Power-On. Ein Watchdog kanndie Ausgänge auf „0“ setzen und die Ausgängen werden auch ausgeschaltet wenn die Spannungsversorgung unter 5 V absinkt. Die Ausgänge sind gegen Übertemperatur und Überspannung geschützt. Die Karte ist mit einer galvanischen Trennung bis 1000 V ausgerüstet. Technische Merkmale 32 digitale Ausgänge, 5 V, optoisoliert Ausgangsstrom pro Kanal 500 mA Spannungsbereich: 10 V bis 36 V Diagnose-Rückmeldung durch Statusregister bei Kurz schluss, Übertemperatur, Spannungsabfall oder Watchdog Programmierbarer Watchdog zur Rücksetzung der Ausgänge auf “0”, Funktionsfreigabe über Software Interrupt ausgelöst durch Fehler Bei Power-On, Rücksetzen der Ausgänge auf “0” Sicherheitsmerkmale Galvanische Trennung 1000 V Kriechstrecke IEC 61010-1 Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung Maximaler Ausgangsstrom für 32 Ausgänge 6 A typ. (2 x 3 A) Kurzschlussstrom pro Ausgang ~1,5 A typ. Selbstrückstellende Sicherung (elektronische Sicherung) 24 V Leistungsausgänge mit Schutzdioden und Filter Ausgangskondensatoren gegen EM-Abstrahlungen Externe 24 V Spannungseinspeisung entstört und gefiltert Schnelle Entmagnetisierung bei induktiven Lasten
