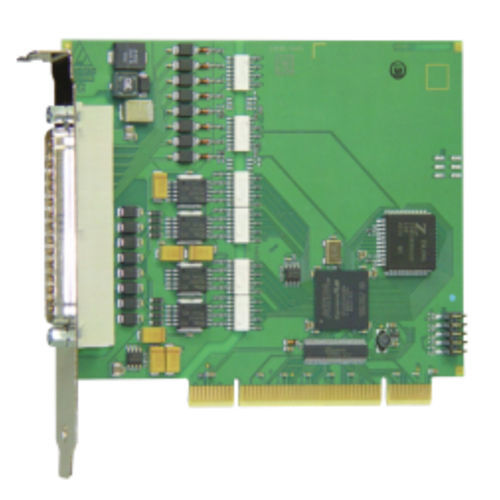

Digitale Ausgangskarte APCI-2016

TTL16 DigitalausgängePCI

Die PCI-Karte mit 16 digitalen Ausgängen APCI-2016 ist als 24 V-Version oder 5 V-Version erhältlich. Sie ist speziell für Applikationen wie Signalschaltung, Ein/Aus-Überwachung von Motoren, Lampen etc., als Interface zu elektromechanischen Relais, für automatische Testeinrichtungen oder als Interface zu Maschinen in rauer Industrie-Umgebung ausgelegt. Die 16 Ausgänge (10-36 V) haben einen Ausgangsstrom pro Kanal von 500 mA und sind auf „0“ bei Power-On. Ein Watchdog kanndie Ausgänge auf „0“ setzen und die Ausgängen werden auch ausgeschaltet wenn die Spannungsversorgung unter 5 V absinkt. Die Ausgänge sind gegen Übertemperatur und Überspannung geschützt. Die Karte ist mit einer galvanischen Trennung bis 1000 V ausgerüstet. Beschreibung Technische Merkmale 16 optoisolierte digitale Ausgänge, 10 V bis 36 V Ausgangsstrom pro Kanal 500 mA Watchdog zur Rücksetzung der Ausgänge auf "0" Eine Masseleitung für alle Ausgänge Bei Power-On, Rücksetzen der Ausgänge auf “0” Sicherheitsmerkmale Galvanische Trennung 1000 V Kriechstrecke IEC 61010-1 Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung Kurzschlussstrom für 16 Ausgänge ~ 3 A typ. Kurzschlussstrom pro Ausgang ~1,5 A typ. Selbstrückstellende Sicherung (elektronische Sicherung) Übertemperatur- und Überspannungsschutz 24 V Leistungsausgänge mit Schutzdioden und Filter Ausgangskondensatoren gegen EM-Abstrahlungen Externe 24 V Spannungseinspeisung entstört und gefiltert Shut-Down Logik, wenn die externe Versorgungsspannung unter 5 V absinkt Diagnosefunktion zur Erkennung von Kurzschluss und Übertemperatur
