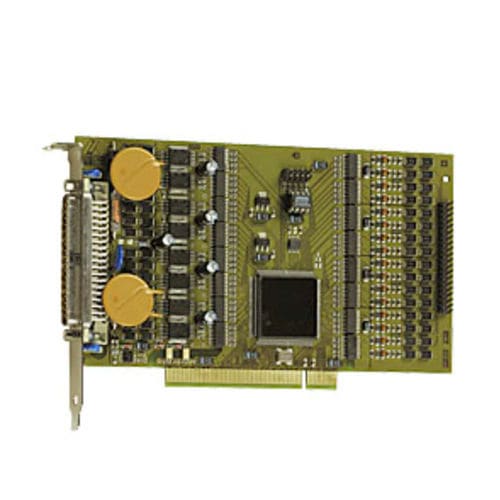

Die PCI 64 digitale E/A-Karte 5V APCI-1564-5V ist erhältlich als Version „Open Collector Ausgänge“ (APCI-1564-5V) oder „High-Side Ausgänge“ (APCI-1564-5V-HS). 16 der 32 Eingänge sind interruptfähig und die Eingänge 0-2 können als 32-Bit Zählereingang benutzt werden (bis 500 MHz). Alle Eingänge sind gefiltert. Die 32 Ausgänge (11-36 V) haben einen Ausgangsstrom von 500 mA pro Kanal und sind auf „0“ bei Power-On. Ein Watchdog kann die Ausgänge auf „0“ setzen. Die Ausgänge sind gegen Übertemperatur und Überspannung geschützt. Die Karte ist mit einer galvanischen Trennung bis 1000 V ausgerüstet.
Beschreibung
Technische Merkmale
32-Bit, 33 MHz, PCI Interface
PCI 5 V
Eingänge
32 optoisolierte digitale Eingänge, 24 V, davon 16 interruptfähig und 3 Zählereingänge
Eingänge organisiert in 4 Gruppen von 8 Kanälen mit jeweils einer getrennten Masseleitung
Verpolungsschutz
Alle Eingänge sind gefiltert
Ausgänge
32 optoisolierte digitale Ausgänge, 5 V : Open Collector Ausgänge
Ausgangsstrom pro Kanal 50 mA
Watchdog zur Rücksetzung der Ausgänge auf "0"
Bei Power-On, Rücksetzung der Ausgänge auf „0“
Strombegrenzung: ~ 0,5 pro 8 Kanäle (über PTC)s
Elektronische Sicherungs
Kurzschlussstrom pro Ausgang ~1,5 A typ.
Übertemperatur- und Überspannungsschutz
24 V Leistungsausgänge mit Schutzdioden und Filter
Ausgangskondensatoren gegen EM-Abstrahlungen
Externe 24 V Spannungseinspeisung entstört und gefiltert
Shut-Down Logik, wenn die externe Versorgungsspannung unter 5 V absinkt
Sicherheitsmerkmale
Galvanische Trennung 1000 V
Kriechstrecke IEC 61010-1
Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung
