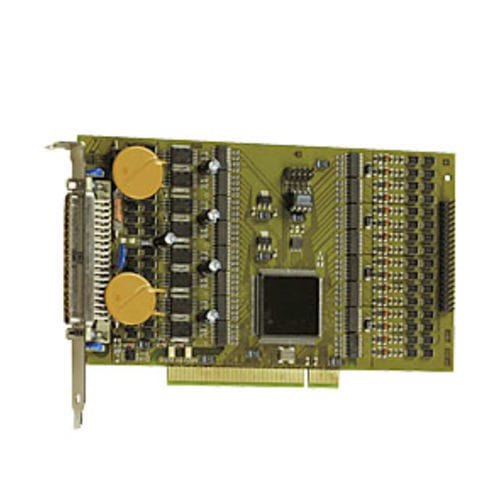

Die PCI 64 digitale E/A-Karte APCI-1564-3.3V wurde speziell für insutrielle E/A-Steuerung entwickelt. 16 der 32 Eingänge sind interruptfähig und die Eingänge 0-2 können als 32-Bit Zählereingang benutzt werden (bis 500 MHz). Alle Eingänge sind gefiltert. Die 32 Ausgänge (11-36 V) haben einen Ausgangsstrom von 500 mA pro Kanal und sind auf “0” bei Power-On. Ein Watchdog kann die Ausgänge auf “0” setzen. Die Ausgänge sind gegen Übertemperatur und Überspannung geschützt. Die Karte ist mit einer galvanischen Trennung bis 1000 V ausgerüstet
Technische Merkmale
32-Bit, 33 MHz, PCI Interface
PCI 3.3 V
Eingänge
32 optoisolierte digitale Eingänge, 24 V, davon 16 interruptfähig und 3 Zählereingänge
Eingänge organisiert in 4 Gruppen von 8 Kanälen mit jeweils einer getrennten Masseleitung
Verpolungsschutz
Alle Eingänge sind gefiltert
Ausgänge
32 optoisolierte digitale Ausgänge, 10 V bis 36 V
Ausgangsstrom pro Kanal 500 mA
Watchdog zur Rücksetzung der Ausgänge auf "0"
Bei Power-On, Rücksetzung der Ausgänge auf „0“
Summenstrom für 16 Ausgänge ~ 3 A
Summenstrom für 32 Ausgänge ~ 6 A
Elektronische Sicherungs
Kurzschlussstrom pro Ausgang ~1,5 A typ
Übertemperatur- und Überspannungsschutz
24 V Leistungsausgänge mit Schutzdioden und Filter
Ausgangskondensatoren gegen EM-Abstrahlungen
Externe 24 V Spannungseinspeisung entstört und gefiltert
Shut-Down Logik, wenn die externe Versorgungsspannung unter 5 V absinkt
Sicherheitsmerkmale
Galvanische Trennung 1000 V
Kriechstrecke IEC 61010-1
Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung
Interrupt ausgelöst durch Zähler, Timer
Getrennte Masseleitung für Eingänge und Ausgänge
