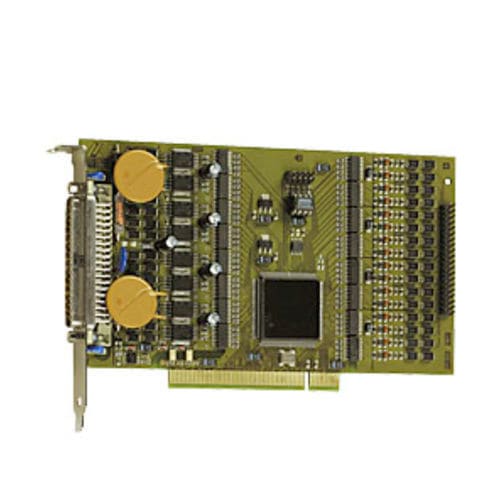

PCI-Datenerfassungskarte APCI-1564

digitalKontroll

Die PCI 64 Digital-I/O-Karte APCI-1564 hat 32 digitale Eingänge, 24 V, und 32 digitale Ausgänge, 24 V, mit Filtern. 16 Eingänge sind unterbrechbar. Die Karte ist besonders geeignet für E/A-Steuerung, Signalumschaltung, SPS-Kopplung, als Schnittstelle zu Maschinen oder elektromechanischen Relais usw. im rauen industriellen Umfeld und ist daher mit vielen Schutzschaltungen ausgestattet. Beschreibung Technische Merkmale 32-Bit, 33 MHz, PCI Interface PCI 5 V Eingänge 32 optoisolierte digitale Eingänge, 24 V, davon 16 interruptfähig und 3 Zählereingänge Eingänge organisiert in 4 Gruppen von 8 Kanälen mit jeweils einer getrennten Masseleitung Verpolungsschutz Alle Eingänge sind gefiltert Ausgänge 32 optoisolierte digitale Ausgänge, 10 V bis 36 V Ausgangsstrom pro Kanal 500 mA Watchdog zur Rücksetzung der Ausgänge auf "0" Bei Power-On, Rücksetzung der Ausgänge auf „0“ Summenstrom für 16 Ausgänge ~ 3 A Summenstrom für 32 Ausgänge ~ 6 A Elektronische Sicherungs Kurzschlussstrom pro Ausgang ~1,5 A typ. Übertemperatur- und Überspannungsschutz 24 V Leistungsausgänge mit Schutzdioden und Filter Ausgangskondensatoren gegen EM-Abstrahlungen Externe 24 V Spannungseinspeisung entstört und gefiltert Shut-Down Logik, wenn die externe Versorgungsspannung unter 5 V absinkt Sicherheitsmerkmale Galvanische Trennung 1000 V Kriechstrecke IEC 61010-1 Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung Interrupt ausgelöst durch Zähler, Timer Getrennte Masseleitung für Eingänge und Ausgänge
