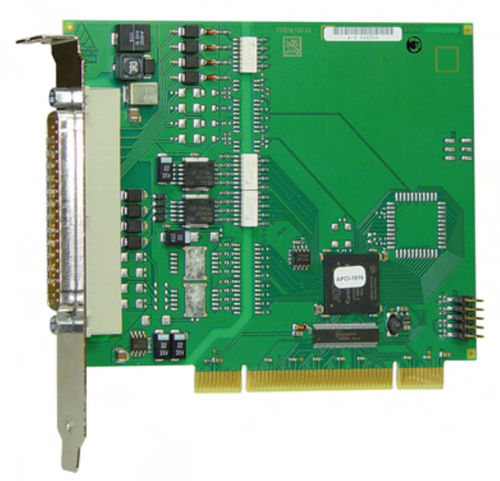

Digitale Datenerfassungskarte APCI-1516

Kontroll

Die PCI 16 digitale E/A-Karte APCI-1516 hat 8 digitale Eingänge und 8 digitale Ausgänge, 24 V. Sie ist speziell für Applikationen wie Signalschaltung, industrielle E/A-Steuerung oder als Interface zu Maschinen in rauer Industrie-Umgebung ausgelegt. Beschreibung Technische Merkmale Eingänge 8 optoisolierte Eingänge, 24 V Verpolungsschutz Alle Eingänge sind gefiltert Ausgänge 8 optoisolierte Ausgänge, 10 V bis 36 V Ausgangsstrom pro Kanal 500 mA Summenstrom: 3 A typ. (abgesichert über Kaltleiter) Watchdog zur Rücksetzung der Ausgänge auf "0" Bei Power-On, Rücksetzung der Ausgänge auf „0“ Kurzschlussstrom für 8 Ausgänge ~ 3 A typ. Kurzschlussstrom pro Ausgang ~1,5 A typ. Selbstrückstellende Sicherung (elektronische Sicherung) Übertemperatur- und Überspannungsschutz 24 V Leistungsausgänge mit Schutzdioden und Filter Ausgangskondensatoren gegen EM-Abstrahlungen Externe 24 V Spannungseinspeisung entstört und gefiltert Shut-Down Logik, wenn die externe Versorgungsspannung unter 5 V absinkt Diagnosefunktion zur Erkennung von Kurzschluss und Übertemperatur Sicherheitsmerkmale Galvanische Trennung 1000 V Kriechstrecke IEC 61010-1 Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung Getrennte Masseleitung für Eingänge und Ausgänge Anwendungen Industrielle E/A-Steuerung SPS-Ankopplung Signalschaltung Interface zu elektromechanischen Relais Automatische Testeinrichtungen EIN/AUS Überwachung von Motoren, Lampen... Watchdog Interface zu Maschinen
