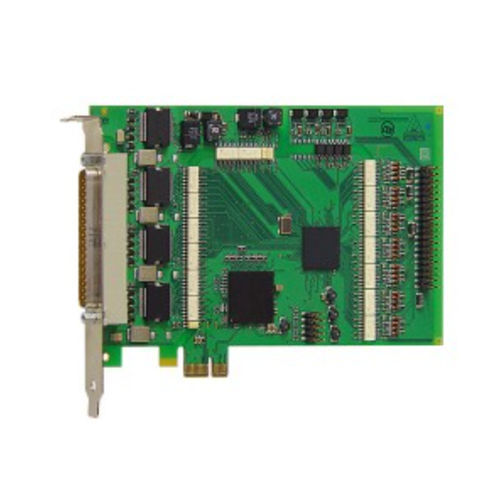

Digitale Ausgangskarte APCIe-2032-5

SCSI32 DigitalausgängePCI-Express

Die PCI-Express-Karte mit 32 digitalen Ausgängen APCIe-2032-5 ist als 5 V erhältlich. Sie verfügt über einen programmierbaren Watchdog zur Rücksetzung der Ausgänge auf „0“. Die Funktionsfreigabe erfolgt über Software. Die APCIe-2032 ist speziell für Applikationen wie Signalschaltung, Ein/Aus-Überwachung von Motoren, Lampen etc., als Interface zu elektromechanischen Relais, für automatische Testeinrichtungen oder als Interface zu Maschinen in rauer Industrie-Umgebung ausgelegt. Beschreibung Technische Merkmale Technische Merkmale Stecker- und softwarekompatibel zur APCI-2032 für den PCI-Bus. 32 digitale Ausgänge, 5 V, optoisoliert Ausgangsstrom pro Kanal 500 mA Spannungsbereich: 10 V bis 36 V Diagnose-Rückmeldung durch Statusregister bei Kurz schluss, Übertemperatur, Spannungsabfall oder Watchdog Programmierbarer Watchdog zur Rücksetzung der Ausgänge auf “0”, Funktionsfreigabe über Software Interrupt ausgelöst durch Fehler Bei Power-On Rücksetzen der Ausgänge auf “0” Sicherheitsmerkmale Galvanische Trennung 1000 V Kriechstrecke IEC 61010-1 Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung Maximaler Ausgangsstrom für 32 Ausgänge 6 A typ. (2 x 3 A) 24 V Leistungsausgänge mit Schutzdioden und Filter Selbstrückstellende Sicherung (elektronische Sicherung) Kurzschlussstrom je Ausgang 1,5 A typ. Ausgangskondensatoren gegen EM-Abstrahlungen Schnelle Entmagnetisierung bei induktiven Lasten Externe 24 V Spannungseinspeisung über eine spezielle Schutzschaltung entstört und gefiltert Shutdown-Logik: Wenn die externe 24 V Spannung unter 5 V absinkt, werden die Ausgänge abgeschaltet. Anwendungen
