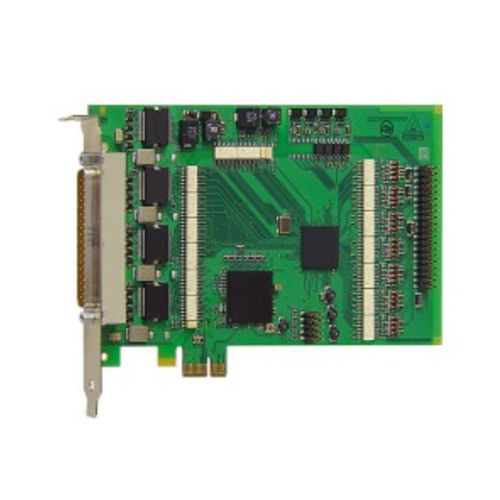

PCI-Express-Datenerfassungskarte APCIe-1564-5V-HS

digital12-Bit

Die PCI-Express 64 Digital-I/O-Karte 5V APCIe-1564-5V-HS verfügt über 64 digitale Ein-/Ausgänge, 5 V. mit High-Side-Ausgängen. Die Karte eignet sich besonders für Anwendungen wie Signalschaltung, EIN/AUS-Überwachung von Motoren, Leuchten etc., als Schnittstelle zu elektromechanischen Relais, für automatisierte Prüfgeräte oder als Schnittstelle zu Maschinen in rauer Industrieumgebung. Beschreibung Technische Merkmale Eingänge : 32 optoisolierte Eingänge 5 V inkl. 16 interruptfähige Eingänge Die Kanäle 0-2 können als 32-Bit-Zählereingänge verwendet werden (bis zu 500 kHz) Verpolungsschutz Alle Eingänge sind gefiltert Ausgänge : 32 optisch isolierte Ausgänge, 5 V High-Side Ausgänge Ausgangsstrom pro Kanal 50 mA Summenstrom: 3 A typ. (abgesichert über Kaltleiter) Watchdog zur Rücksetzung der Ausgänge auf "0" Bei Power-On, Rücksetzung der Ausgänge auf “0” Strombegrenzung: ~ 1,5 A pro 8 Kanäle (über PTC) Kurzschlussstrom pro Ausgang ~ 1,5 A typ. Selbstrückstellende Sicherung (elektronische Sicherung) Übertemperatur- und Überspannungsschutz Externe 24 V Spannungseinspeisung entstört und gefiltert Timer / Zähler 2 Timer (12-Bit), davon 1 als Watchdog nutzbar 3 Zähler (32-Bit) Sicherheitsmerkmale Galvanische Trennung 1000 V Kriechstrecke IEC 61010-1 Getrennte Masseleitung für Eingänge und Ausgänge Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung Anwendungen Industrielle E/A-Steuerung SPS-Ankopplung Signalschaltung Interface zu elektromechanischen Relais Automatische Testeinrichtungen EIN/AUS Überwachung von Motoren, Lampen... Watchdog / Timer
