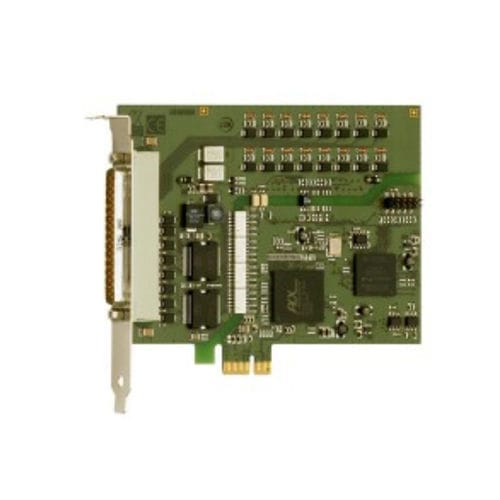

PCI-Express-Datenerfassungskarte APCIe-1532-12

digital12-Bit16-Bit

Die PCI-Express 32 digitale E/A-Karte APCIe-1532-12V hat 32 digitale Ein-/Ausgänge. Sie ist speziell für die industrielle E/A-Steuerung, z.B. zur Signalschaltung, Ein/Aus-Überwachung von Motoren, Lampen etc., als Interface zu elektromechanischen Relais, für automatische Testeinrichtungen oder als Interface zu Maschinen in rauer Industrie-Umgebung ausgelegt. Beschreibung Technische Merkmale Eingänge : 16 optoisolierte Eingänge 12 V inkl. 15 interruptfähige Eingänge Kanal 0 kann als 16-Bit Zählereingang verwendet werden (bis 100 kHz) Verpolungsschutz Alle Eingänge sind gefiltert Ausgänge : 16 optoisolierte Ausgänge, 11 V bis 36 V Ausgangsstrom pro Kanal 500 mA Summenstrom: 3 A typ. (abgesichert über Kaltleiter) Watchdog zur Rücksetzung der Ausgänge auf "0" Bei Power-On, Rücksetzung der Ausgänge auf “0” Strombegrenzung: ~ 1,5 A pro 8 Kanäle (über PTC) Kurzschlussstrom pro Ausgang ~ 1,5 A typ. Selbstrückstellende Sicherung (elektronische Sicherung) Übertemperatur- und Überspannungsschutz 24 V Leistungsausgänge mit Schutzdioden und Filter Externe 24 V Spannungseinspeisung entstört und gefiltert Shut-Down Logik, wenn die externe Versorgungsspannung unter 7 V absinkt Timer / Zähler 2 Timer (12-Bit Auflösung) Davon 1 Timer als Watchdog verwendbar 1 Zähler Sicherheitsmerkmale Galvanische Trennung 1000 V Kriechstrecke IEC 61010-1 Getrennte Masseleitung für Eingänge und Ausgänge Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung Anwendungen Industrielle E/A-Steuerung SPS-Ankopplung Auslesen von Drehgeberwerten zur Prozesssteuerung Signalschaltung Interface zu elektromechanischen Relais
