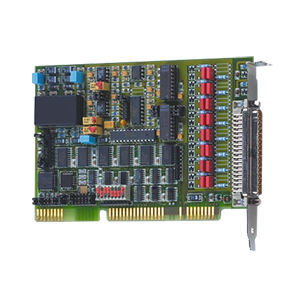

Analoge Eingangskarte PA-302

TTL8 KanäleISA

Die analoge Eingangs ISA-Karte PA-302 verfügt über 16/8 SE/Differenzial-, 12-Bit-Eingänge und 8 analoge Ausgänge. Sie wurde speziell für die industrielle Prozesssteuerung und industrielle Messanwendungen entwickelt, wie z.B. automatische Prüfgeräte, chemische Prozesssteuerung oder Strommessung in rauer Industrieumgebung, und verfügt über eine Reihe von Sicherheitseinrichtungen. Eine CD-ROM mit Treibern für Windows und Programmierbeispielen ist im Lieferumfang enthalten. Analoge Eingänge Datenübertragungsrate für einen Kanal: 125 kHz Eingangsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V wählbar durch Jumper, 0(4)-20 mA optional (Optionen DC und SC) Verstärkung INA (Instrumentenverstärker), einstellbar über Jumper oder Widerstand Adressierung über DIP-Schalter 3 x 16-Bit-Zeitgeber (82C54): Timer 0: nur für die analoge Erfassung; Timer 1 und Timer 2: als zyklische Zeitzähler Analogerfassung Einzelkanal, Mehrkanal, Mehrkanal durch Sequenzliste Automatische Analogerfassung über zyklische Timersteuerung Erfassung über Sequenzliste: bis zu 16 Einträge mit Verstärkung, Kanal, unipolar/bipolar Erfassung getriggert durch Software, Timer, externes Ereignis Trigger-Funktionen: Software-Trigger oder externer Trigger: die Analogerfassung (Einzel oder Sequenz) wird durch Signalwechsel von 0 V auf 5 V am digitalen Eingang 0 gestartet. Interrupt: Ende Einzelkanal, Ende Mehrkanal, Ende Sequenzliste Digital 2 digitale Open-Collector-Ausgänge Sicherheitsmerkmale Schutz vor Überspannung und hochfrequenter Störeinstrahlung Störentkopplung der PC-Versorgung EMV-geprüft nach 89/336/EWG: IEC 61326: Elektrische Mess-, Steuer-, Regel- und Laborgeräte Anwendungen
