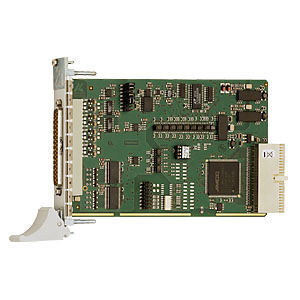

CompactPCI-Datenerfassungskarte CPCI-3120

PXIanalogdigital

Die CompactPCI Analog E/A-Karte CPCI-3120 hat 16 SE/8 differentielle Eingänge, 16-Bit, und eine Durchsatzrate von 100 kHz. Die 8 analogen Ausgänge haben eine 14-Bit Auflösung. Alle Ausgangsleitungen sind gegen Kurzschluss geschützt und mit EMI-Filter ausgestattet. Jeder Ausgang hat eine eigene Masseleitung. Ein 24-Bit Timer kann als zyklischer Zeitzähler oder als Watchdog benutzt werden. Die Karte ist für Applikationen im Bereich der industriellen Prozesskontrolle, Messtechnik und Überwachung ausgelegt, z.B. zur Multikanal-Datenerfassung, zur Steuerung chemischer Prozesse, zur Erfassung von Sensordaten und Druckerwerten, etc. Beschreibung Technische Merkmale Einsetzbar in PXI-Systemen, mit eingeschränkter Funktionalität Analoge Eingänge 16 Single-Ended/8 differentielle Eingänge oder 8 Single-Ended/4 differentielle Eingänge 16-Bit Auflösung Galvanische Trennung 500 V Durchsatzrate: 100 kHz Eingangsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (Option) frei programmierbar durch Software für jeden Kanal Verstärkung PGA x1, x2, x5, x10 frei programmierbar durch Software für jeden Kanal PCI DMA für analoge Datenerfassung Überspannungsschutz Eingangsfilter: 159 kHz Analogerfassung Einzelkanal, Mehrkanal; Mehrkanal durch Sequenz-Liste Autom. analog acquisition through cyclic timer control Erfassung über Sequenzliste: bis zu 16 Einträge mit Verstärkung, Kanal, unipolar/bipolar Erfassung getriggert durch Software, Timer, externes Ereignis Trigger-Funktionen: - Software-Trigger oder - Externer Trigger: die Analog- erfassung (Einzel oder Sequenz) wird durch Signalwech- sel von 0 V auf 24 V am digitalen Eingang 0 gestartet.
