CompactPCI-Datenerfassungskarte CPCIs-3131

PICMGanalogdigital

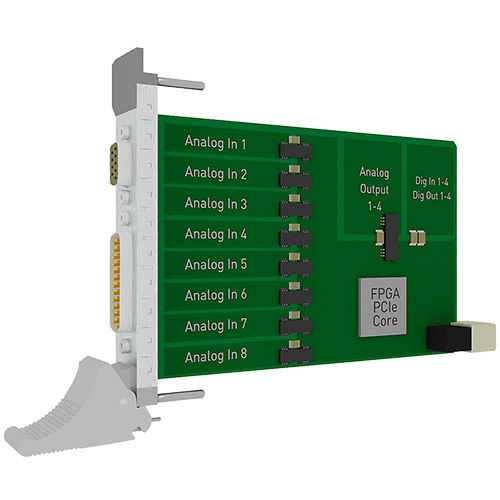

Die CompactPCI Serial-Karte CPCIs-3131 ist eine schnelle und hochpräzise Multifunktionskarte. Jeder der 8 Eingänge besitzt einen eigenen A/D-Wandler und die Auflösung beträgt 24-Bit. Auf der CPCIs-3131 sind nicht nur Analogund Digitalteil galvanisch getrennt sondern auch die analogen Kanäle untereinander. Weitere Schutzbeschaltungen runden die Störfestigkeit der Karte ab und bieten einen herausragenden Schutz für Ihre Applikation in der rauen Industrieumgebung. Bitte kontaktieren Sie uns für weitere Informationen! CompactPCI Serial (PICMG CPCI-S.0 R1.0) Analoge Eingänge 8 differentielle Eingänge, galvanisch getrennt 1000 V Galvanische Trennung zwischen den Kanälen 500 V 24-Bit Auflösung Durchsatzrate: max. 100 kHz, programmierbar für jeden Kanal Input voltage: PGA: 1, 10, 100, 100 unipolar: 0-10 V, 0-1 V, 0.01 V, 0-0.01 V bipolar: ±10 V, ±1 V, ±0.1 V, ±0.01 V Stromeingänge: 0–20 mA, frei programmierbar durch Software für jeden Kanal Verstärkung PGA x1, x10, x100, x1000 frei programmierbar durch Software für jeden Kanal Analogerfassung Unterschiedliche Eingangsmodi für die Analogerfassung: 1) Simple Mode, 2) Scan Mode 3) Sequence Mode 4) Auto Refresh Mode Eingebautes FIFO PCI-Express DMA für analoge Datenerfassung MSI interrupt Analoge Ausgänge Simultanausgang über DMA 4 analoge Ausgänge, galvanisch getrennt 16-Bit Auflösung Einschwingzeit max. 18 μs (Spannung in 10 V Stufen) Ausgangsspannung nach Reset: 0 V Jeder Ausgang besitzt eine eigene Masseleitung (ohne galvanische Trennung) Ausgangsstrom: ±20 mA Kurzschlussstrom: in Vorbereitung Bereich der Ausgangsspannung: 0-10 V, ±10 V, 0-5 V, ±5 V 0 bis 20 mA, 4-20 mA, 0-24 mA
