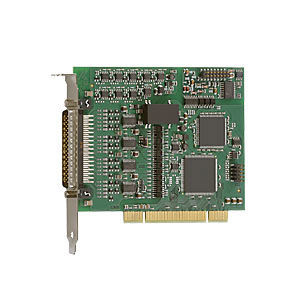

PCI-Datenerfassungskarte APCI-3600

analogdigital

Die PCI Geräusch- und Vibrationsmesskarte APCIe-3600 wurde speziell für Akustik-Messaufgaben im industriellen Umfeld entwickelt. Sie besitzt 8 SE/Diff. (+/-) Eingänge, 24-Bit, 8 Stromquellen zum Anschluss von ICPTM-Sensoren, 8 digitalen Eingängen und 8 digitalen Ausgängen, 24 V. Vier Chronometer-Eingänge ermöglichen parallel die Drehzahl zu messen. Die 8 analogen SE/Diff. (+/-) Eingänge besitzen je 1 A/D-Wandler pro Kanal und erlauben eine simultane Erfassung bei einer Abtastfrequenz zwischen 2 kHz und 200 kHz. Ein Antialiasing-Filter verhindert Abtastverzerrungen, um eine genaue Darstellung des ursprünglichen Analogsignals zu gewährleisten. Der Vorverstärker (1 bis 10) ist per Software programmierbar und der Input coupling AC, DC, GND ist beliebig für jeden Kanal per Software schaltbar. Beschreibung Akustikprozesse in der Prüftechnik beschränken sich meistens nicht auf einfache Geräusch- und Vibrationsmes- sungen. Die neue Multifunktions-PCI-Karte APCI-3600 von ADDI- DATA löst dank zahlreicher Zusatzfunktionen nahe- zu alle Messaufgaben, die zusätzlich anfallen auf PC-Basis. 8 analoge Eingangskanäle über SMB Koaxial-Stecker Zählerfunktion: 4 Chronometer-Eingänge (bis 1 MHz auf 32-Bit Tiefe) ermöglichen Applikationen, in denen genaue Koordinaten ermittelt werden müssen. Stromversorgung der ICP™-Sensoren Synchronbetrieb (Kaskadierung) mehrerer APCI-3600 über Master/Trigger Digitale E/A SDRAM Speichermodul ermöglicht Transferraten bis 24 MByte/s. Für eine schnelle Integration der Karte in Sonder- prüf maschinen wird die Karte mit Treibern und Pro- grammierbeispielen geliefert.
