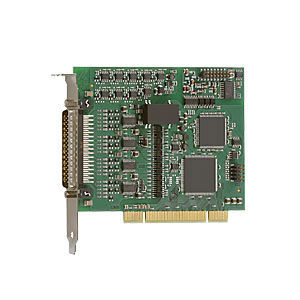

PCI-Datenerfassungskarte APCI-3300
analogdigitalEchtzeit

PCI-Datenerfassungskarte
PCI-Datenerfassungskarte
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Format
PCI
Eingangssignal
analog, digital
Weitere Eigenschaften
16-Bit, Echtzeit

Beschreibung

Die PCI Druckmesskarte APCI-3300 hat 8/4 differentielle Eingänge für Dehnungsmessstreifen, 8/4 Spannungsquellen für Drucksensoren sowie 4 digitale Eingänge, 24 V, und 3 digitale Open-Collector-Ausgänge. Sie wird für die Druckmessung in der rauen Industrieumgebung eingesetzt. 8 Stromquellen sind für die Drucksensoren erhältlich. Die Erfassung kann per Software, Timer oder externes Ereignis gestartet werden. Die Karte hat einen Verstärker und digitale E/A, 24 V. Spannungsbereich von 0 bis + 1,25 V Ausgangsspannung für die Spannungsquellen 5 V, 30 mA Gain und Offset Kalibrierung Berechnung des Druckwerts durch Software Programmierbarer Gain 16-Bit Genauigkeit mit Abtastrate von 20, 40, 80 oder 160 Hz Analogerfassung Erfassung getriggert durch Software, Timer, externes Ereignis Trigger-Funktionen: - Software-Trigger oder - Externer Trigger: die Analog- erfassung (Einzel oder Sequenz) wird durch Signalwech- sel von 0 V auf 24 V am digitalen Eingang 0 gestartet. Anschluss linearer Sensoren (Wheatstonesche Brücke) Digital Sicherheitsmerkmale Galvanische Trennung 1000 V Kriechstrecke IEC 61010-1 Schutz vor Überspannung (±30 V) und hochfrequenter Störeinstrahlung Software Kalibrierungswerkzeug (Option CAL3120): Führen Sie den Feinabgleich schnell und zuverlässig durch und speichern Sie die erzeugte Kalibrierungsbericht-Datei. Alles was Sie dazu benötigen ist eine hochpräzise Kalibrierquelle und ein präzises Digitalmultimeter (nicht im Lieferumfang enthalten) Standardtreiber für: Linux 32-Bit Treiber für Windows 8 / 7 / Vista / XP / 2000 Signierte 64-Bit Treiber für Windows 8 / 7 / XP Echtzeiteinsatz unter Linux und Windows auf Anfrage
