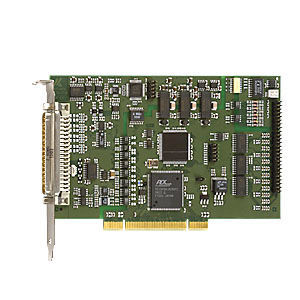

PCI-Datenerfassungskarte APCI-3116
analogdigital12-Bit

PCI-Datenerfassungskarte
PCI-Datenerfassungskarte
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Format
PCI
Eingangssignal
analog, digital
Weitere Eigenschaften
16-Bit, 12-Bit, Kontroll

Beschreibung

Die PCI Analog E/A-Karte APCI-3116 hat 16/8 SE oder 8/4 diff. Eingänge mit einer Auflösung von 16-Bit und eine Durchsatzrate von 200 kHz. Sie ist auch erhältlich mit einer Auflösung von 12-Bit (APCI-3110). Die 4 analogen Ausgänge liefern eine 12-Bit Auflösung. Außerdem verfügt die Karte über 8 digitale E/A, 24 V, und 24 TTL E/A. Sie sind für Applikationen im Bereich der industriellen Prozesskontrolle, Messtechnik und Überwachung ausgelegt, z.B. zur Multikanal-Datenerfassung, zur Steuerung chemischer Prozesse, zur Erfassung von Sensordaten, Strommessung etc. Summendurchsatzrate: 200 kHz Eingangsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (Option) frei programmierbar durch Software für jeden Kanal Stromeingänge: 0-20 mA (Option) mit Spannungseingängen beliebig kombinierbar Verstärkung PGA x1, x2, x5, x10 frei programmierbar durch Software für jeden Kanal Analogerfassung Verschiedene Eingabemodes: 1) Simple-Mode 2) Scan-Modes 3) Sequenz-Modes 4) Autorefresh-Mode Onboard FIFO (für 512 Analogwerte) PCI-DMA für analoge Datenerfassung Analoge ausgänge Einschwingszeit 15 μs typ Ausgangsspannung nach Reset: 0 V Jeder Ausgang besitzt eine eigene Masseleitung (ohne galvanische Trennung) Ausgangsspannungsbereich: -10 V bis + 10 V Ausgangsstrom: ± 5 mA Kurzschlussstrom: ± 20 mA 24 V digitale E/A Port0: Ausgänge / Port1: Eingänge / Port2: E/A Alle E/A sind über Pull-up Widerstände an 5 V geführt Einfache Programmierung über E/A-Lese-/Schreib- befehle Timer/Zähler Sicherheitsmerkmale Galvanische Trennung 1000 V min. Kriechstrecke IEC 61010-1 Schaltungsteil der analogen Erfassung vom Schaltungsteil der digitalen Funktion getrennt
