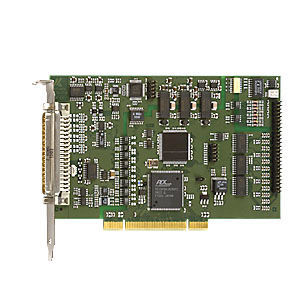

Analoge Eingangskarte APCI-3016

TTL8 Digitaleingänge8 Digitalausgänge

Die PCI Analog Eingabekarte APCI-3016 haben 16 SE oder 8 diff. Eingänge, 16-Bit und 200 kHz Durchsatzrate. Eine Version mit 12-Bit Auflösung ist auch erhältlich – die APCI-3011. Die Karte ist für Applikationen im Bereich der industriellen Prozesskontrolle, Messtechnik und Überwachung ausgelegt, z.B. zur Multikanal-Datenerfassung, zur Steuerung chemischer Prozesse, zur Erfassung von Sensordaten, Strommessung, etc. in der rauen Industrieumgebung. Sie ist mit Timer/Zähler, Watchdog und 8 digitale E/A, 24 V sowie 24 TTL E/A ausgestattet. Summendurchsatzrate: 200 kHz Eingangsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V frei programmierbar durch Software für jeden Kanal Stromeingänge: 0-20 mA (Option) mit Spannungseingängen beliebig kombinierbar Verstärkung PGA x1, x2, x5, x10 frei programmierbar durch Software für jeden Kanal Analogerfassung Verschiedene Eingabemodes: 1) Simple-Mode 2) Scan-Modes 3) Sequenz-Modes 4) Autorefresh-Mode Trigger-Funktionen: - Software-Trigger oder - Externer Trigger: die Analog- erfassung (Einzel oder Sequenz) wird durch Signalwech- sel von 0 V auf 24 V am digitalen Eingang 0 gestartet. Onboard FIFO (für 512 Analogwerte) PCI-DMA für analoge Datenerfassung 24 V digitale E/A 24 V digitale E/A ermöglicht einen hohen Störabstand und große Entfernung zwischen Signalgeber und Mess- werterfassung Port1: Eingänge / Port2: Ausgänge / Port3: E/A Alle E/A sind über Pull-up Widerstände an 5 V geführt Einfache Programmierung über E/A-Lese-/Schreib- befehle Timer/Zähler Sicherheitsmerkmale Für mehr Schutz in störungsreicher Industrie-Umgebung Galvanische Trennung 1000 V min. Kriechstrecke IEC 61010-1
