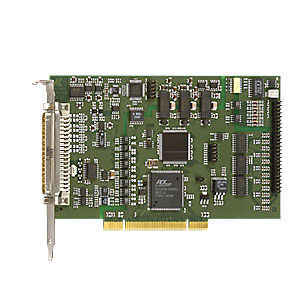

Die PCI Analog Eingabekarte APCI-3010 haben 16 SE oder 8 diff. Eingänge, 12-Bit und 200 kHz Durchsatzrate. Eine Version mit 16-Bit Auflösung ist auch erhältlich – die APCI-3016. Die Karte ist für Applikationen im Bereich der industriellen Prozesskontrolle, Messtechnik und Überwachung ausgelegt, z.B. zur Multikanal-Datenerfassung, zur Steuerung chemischer Prozesse, zur Erfassung von Sensordaten, Strommessung, etc. in der rauen Industrieumgebung. Sie ist mit Timer/Zähler, Watchdog und 8 digitale E/A, 24 V sowie 24 TTL E/A ausgestattet.
Technische Merkmale
PCI 3,3 V oder 5 V
Analoge Eingänge
Summendurchsatzrate: 200 kHz
Eingangsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V frei programmierbar durch Software für jeden Kanal
Stromeingänge: 0-20 mA (Option) mit Spannungseingängen beliebig kombinierbar
Verstärkung PGA x1, x2, x5, x10 frei programmierbar durch Software für jeden Kanal
Analogerfassung
Verschiedene Eingabemodes:
1) Simple-Mode
2) Scan-Modes
3) Sequenz-Modes
4) Autorefresh-Mode
Trigger-Funktionen:
- Software-Trigger oder
- Externer Trigger: die Analog- erfassung (Einzel oder Sequenz) wird durch Signalwech- sel von 0 V auf 24 V am digitalen Eingang 0 gestartet.
Onboard FIFO (für 512 Analogwerte)
PCI-DMA für analoge Datenerfassung
24 V digitale E/A
24 V digitale E/A ermöglicht einen hohen Störabstand und große Entfernung zwischen Signalgeber und Mess- werterfassung
4 digitale Eingänge, 24 V, optoisoliert
4 digitale Ausgänge, 24 V, optoisoliert
TTl E/A
24 digitale TTL-Eingänge/Ausgänge
Port1: Eingänge / Port2: Ausgänge / Port3: E/A
Alle E/A sind über Pull-up Widerstände an 5 V geführt
Einfache Programmierung über E/A-Lese-/Schreib- befehle
