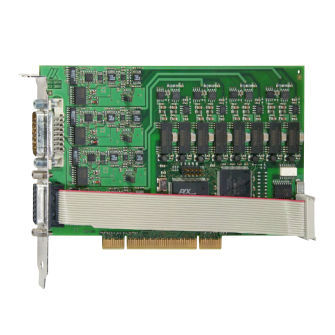

Analoge Eingangskarte APCI-3003
digitalSerie4 Digitaleingänge

analoge Eingangskarte
analoge Eingangskarte
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Signaltyp
analog, digital
Bus
Serie
Anzahl Ausgänge/Eingänge
14 Digitalausgänge, 4 Digitaleingänge
Format
PCI
Anwendung
Strom
Weitere Eigenschaften
programmierbar

Beschreibung

Die schnelle analoge Eingangskarte APCI-3003 ermöglicht Ihnen die Erfassung mit hohen Abtastraten bei gleichzeitiger Umwandlung von 4 Kanälen. Die Karte hat 4 differentielle Eingänge und jeder Kanal hat seinen eigenen A/D-Wandler. Die 4 Eingänge sind mit einer galvanischen Isolierung bis zu 1000 V ausgestattet. Technische Merkmale Analoge Eingänge Abtastfrequenz: 400 kHz pro Eingang Gleichzeitige Umwandlung von 4 Kanälen Eingangsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V frei programmierbar per Software für jeden einzelnen Kanal Stromeingänge: 0-20 mA (Option) mit Spannungseingängen beliebig kombinierbar PGA-Verstärkung x1, x2, x5, x10 frei programmierbar per Software für jeden Kanal Analogerfassung Verschiedene Eingabemodes: 1) Simple-Mode 2) Scan-Modes 3) Sequenz-Modes 4) Autorefresh-Mode Trigger functions : Software trigger or external trigger: the analog acquisition acquisition (simple or sequence) is triggered by switching the signal from 0 V to 24 V on the digital input. digital input. FIFO-Speicher PCI DMA Digitale E/A Die 24-V-Digital-Eingänge ermöglichen ein gutes Signal-Rausch-Verhältnis und einen großen Abstand zwischen dem Signalgeber und dem Datenerfassungssystem. 4 digitale Eingänge, 24 V, optoisoliert 4 digitale Ausgänge, 24 V, optoisoliert Timer Timer als zyklischer Zeitzähler Sicherheitsmerkmale Für mehr Schutz in industriellen Umgebungen industriellen Umgebungen Galvanische Trennung 1000 V min. Kriechstrecke IEC 61010-1 Überspannungsschutz ± 40 V Schutz vor Hochfrequenzstörungen Eingangsfilter Filterung der PC-Netzteile
