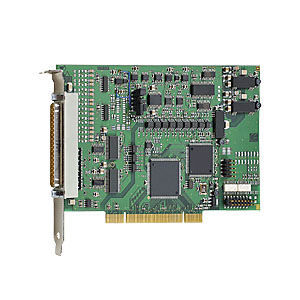

Analoge Eingangskarte APCI-3001

Serie8 Digitaleingänge8 Digitalausgänge

Die PCI-Analogeingangskarte APCI-3001 verfügt über 16/8/4 SE- oder 8/4-Differenzeingänge, 12-Bit und 8 digitale I/O, 24 V. Die Platine eignet sich besonders für Anwendungen im Bereich der industriellen Prozesssteuerung, Messtechnik und Überwachung, beispielsweise zur mehrkanaligen Datenerfassung, zur Steuerung chemischer Prozesse, zur Erfassung von Sensordaten etc. in die raue Industrieumgebung. Analoge Eingänge Durchsatzrate: 100 kHz Eingangsbereiche: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (Option) frei programmierbar durch Software für jeden Kanal Verstärkung PGA x1, x2, x5, x10 frei programmierbar durch Software für jeden Kanal PCI-DMA für analoge Datenerfassung Analogerfassung Einzelkanal, Mehrkanal; Mehrkanal durch Sequenz-Liste Automatische Analogerfassung über zyklische Timersteuerung Erfassung über Sequenzliste: bis zu 16 Einträge mit Verstärkung, Kanal, unipolar/bipolar Erfassung getriggert durch Software, Timer, externes Ereignis Trigger-Funktionen: - Software-Trigger oder - Externer Trigger: die Analogerfassung (Einzel oder Sequenz) wird durch Signalwechsel von 0 V auf 24 V am digitalen Eingang 0 gestartet. Interrupt: Ende-Einzelkanal, Ende-Mehrkanal, Ende Sequenz-Liste Digital 4 digitale Eingänge, 24 V, optoisoliert 4 digitale Ausgänge, 24 V, optoisoliert Timer Sicherheitsmerkmale Galvanische Trennung 500 V min. Kriechstrecke IEC 61010-1 Überspannungsschutz ± 40 V Schutz gegen hochfrequente Störeinstrahlungen Eingangsfilter: 159 kHz Störentkopplung der PC-Versorgung
