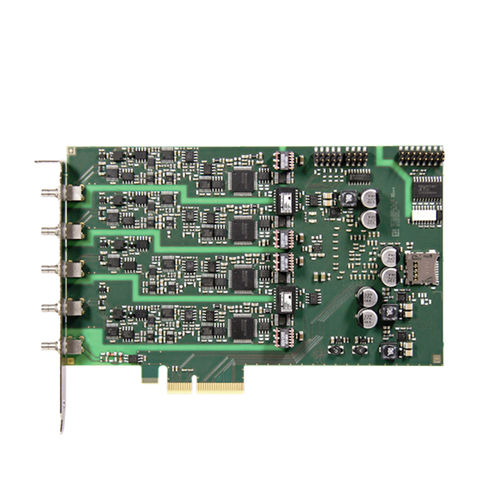

PCI-Express-Datenerfassungskarte APCIe-3660

analogdigital

Die APCIe-3660-4 hat 4 SE/Diff. (+/-) Eingänge mit einer Abtastfrequenz bis 4 MHz zur simultanen Erfassung und 4 digitale Eingänge/Ausgänge, 24 V. Sie ist speziell für Applikationen zur Analogerfassung Geräusch- und Vibrationsmessung in rauer Industrie-Umgebung ausgelegt. Technische Merkmale Erweiterter Betriebstemperaturbereich: -20 °C bis +85 °Cs Analoge Eingänge 1 A/D Wandler pro Kanal: simultane Erfassung an allen analogen Eingängen Abtastfrequenz: 125 kHz, 250 kHz, 500 kHz, 1 MHz, 2 MHz, 4 MHz Eingangsbereich: ± 10 V, ± 1 V Coupling: AC, DC, GND (für jeden Kanal programmier- bar) Überspannungsschutz Galvanische Trennung zwischen den analogen Kanälen und vom PC (1000 V) Anti-Aliasing-Filter als integrierte Digitalfilter, Grenzfrequenz abhängig von der Abtastfrequenz, automatische Anpassung an Nyquist-Frequenz Analogfilter mit fester Grenzfrequenz (3 MHz) 1 Stromquelle pro Kanal für IEPE-Sensorversorgung (4 mA bis 26 V) Simple-Modus: Lesen eines einzelnen Analogwerts Zyklischer Modus (Auto-Stop): Start der Analogerfassung durch Software, Stopp nach Erreichen der konfigurierten Anzahl von Werten, Analogwerte stehen in einem Software-Buffer zur Verfügung Zyklischer Modus (Ring-Buffer): Start der Analogerfassung durch Software, kontinuierliche Erfassung bis Software-Stopp, Analogwerte stehen in einem Software-Buffer zur Verfügung
