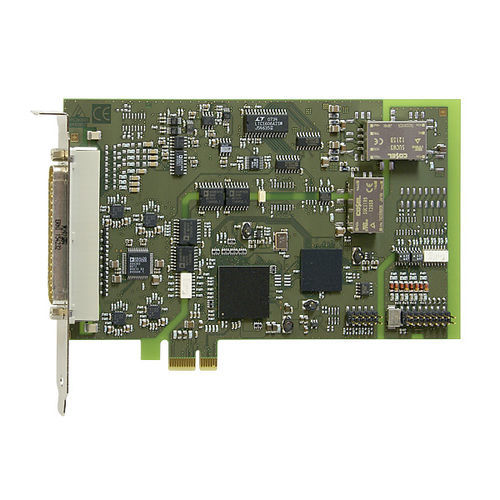

PCI-Express-Datenerfassungskarte APCIe-3126
analogdigital16-Bit

PCI-Express-Datenerfassungskarte
PCI-Express-Datenerfassungskarte
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Format
PCI-Express
Eingangssignal
analog, digital
Weitere Eigenschaften
16-Bit

Beschreibung

Galvanische Trennung: 500 V Durchsatzrate: 200 kHz Eingangsbereich: 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ± 1 V, 0-20 mA (Option); für jeden Kanal frei programmierbar durch Software Verstärkung: PGA x1, x2, x5, x10; für jeden Kanal frei programmierbar durch Software PCI-Express DMA für analoge Datenerfassung Überspannungsschutz Eingangsfilter: 159 kHz Analogerfassung Einzelkanal, Mehrkanal, Mehrkanal durch Sequenzliste Automatische Analogerfassung über zyklische Timersteuerung Erfassung über Sequenzliste: bis zu 16 Einträge mit Verstärkung, Kanal, unipolar/bipolar Erfassung getriggert durch Software, Timer, externes Ereignis Trigger-Funktionen: Software-Trigger oder externer Trigger: die Analog- erfassung (Einzel oder Sequenz) wird durch Signalwech- sel von 0 V auf 24 V am digitalen Eingang 0 gestartet. Interrupt: Ende Einzelkanal, Ende Mehrkanal, Ende Sequenzliste Analoge ausgänge 8 analoge Ausgänge, galvanisch getrennt (500 V) Spannungsausgänge 16-Bit Auflösung (15-Bit für 0-10 V) Ausgangsbereich: ± 10 V, 0-10 V (umschaltbar durch Software) Ausgangsspannung nach Reset: 0 V Jeder Ausgang besitzt eine eigene Masseleitung (ohne galvanische Trennung) Ausgangsstrom ±5 mA max. bei Spannungsausgang EMI-Filter Digital 4 dig. Eingänge, davon 1 Eingang interruptfähig 4 dig. Ausgänge, 24 V, optoisoliert TTl E/A 24 digitale TTL-Eingänge/Ausgänge Port 0: Ausgänge, Port 1: Eingänge, Port 2: Eingänge/Ausgänge Alle E/A sind über Pull-up-Widerstände an 5 V geführt. Einfache Programmierung über E/A-Lese-/Schreib- befehle Timer / Watchdog 2 Timer, davon ein Timer als Watchdog nutzbar Sicherheitsmerkmale
