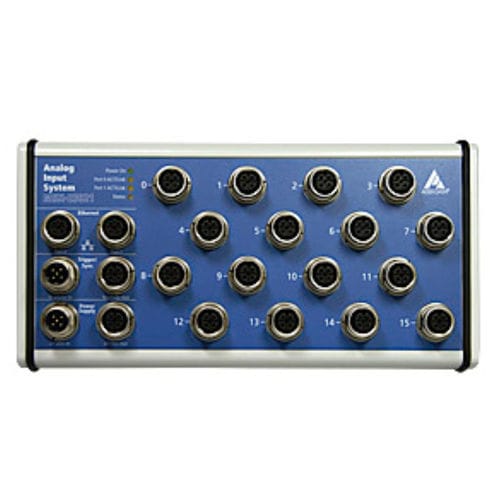

Analoges Eingangsmodul MSX-E3021

digitalEthernetSicherheit

Das Ethernet Analog-Eingabesystem MSX-E3021 hat 16 analoge differentielle Eingänge, 16-Bit, als Spannungs- oder Stromeingänge. 4 Kanäle können simultan mit 100 kHz erfasst werden. Das System wurde für Langzeitmessungen in rauer industrieller Umgebung entwickelt. Es besitzt ein robustes, genormtes Metallgehäuse der Schutzart IP 65 und ist für eine Betriebstemperatur von -40°C bis +85°C ausgelegt. Der ARM®9 32-Bit Prozessor ermöglicht es, die erfassten Werte zu verrechnen. Der Development Mode bietet die Möglichkeit, die Kundenapplikation individuell anzupassen. Über einen Synchro-Anschluss können mehrere MSX-E-Systeme untereinander per Daisy Chain verbunden und bis auf 1 µs synchronisiert werden. Technische Merkmale 24 V digitaler Triggereingang ARM ®9 32-Bit Prozessor 64 MB onboard SDRAM zum Speichern der Daten Robustes, genormtes Metallgehäuse Power Save Mode: Reduzierung der Leistungs- aufnahme, wenn keine Erfassung läuft Analoge Eingänge 16 diff. Eingänge, 16-Bit, M12 Buchsenstecker, 5-pol Erfassungsfrequenz max. 100 kHz, bis 4 Simultankanäle Eingangsbereiche: ± 5 V, ± 10 V (16-Bit) , 0-5 V, 0-10 V (15-Bit) Eingangsbereiche: ±5 V, ±10 V (16-Bit), 0-5 V, 0-10 V (15-Bit) Verstärkung PGA x1, x2, x10, x20, x100, x200, x1000, x2000 per Software programmierbar, Signale bis +/-5mV (16-Bit) möglich Stromeingänge optional Sicherheitsmerkmale LED Statusanzeige für schnelle Fehlerdiagnose Galvanische Trennung Eingangsfilter Überspannungsschutz ± 40 V Interne Temperaturüberwachung
