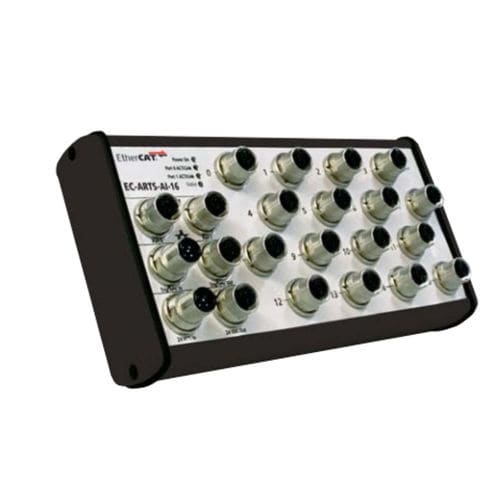

Feldbus-Controller MSX-EC-3000

EtherCAT ist ein Feldbus, der sowohl für harte wie auch weiche Echtzeit-Applikationen geeignet ist. Er bietet die unterschiedlichsten Typologien und Konfigurationsmöglichkeiten an. Switches sind somit überflüßig geworden. Um auch an Geschwindigkeit zu gewinnen wird der nächste Frame bereits empfangen sogar wenn der vorherige noch nicht vollständig übertragen wurde. Das gleiche Prinzip gilt auch beim Senden. Um eine präzise Synchronisierung zu ermöglichen, obwohl Teilnemer im Netz sehr weit auseinander liegen können, werden die Slave-Clocks immer mit dem Master-Clock abgeglichen. Technische Merkmale Robustes standardisiertes Metallgehäuse Power Save Mode: Reduzierung der Leistungs- aufnahme, wenn keine Erfassung läuft Analoge Eingänge 16 unsymmetrische Eingänge, 16-Bit, Phoenix Contact MSTBA-Stecker Durchsatzrate: 5 kHz Eingangsbereich: ± 5 V, ± 10 V (16 Bit), 0-5 V, 0-10 V (15 Bit) Stromeingänge optional Digitale E/A 4 digitale Eingänge, 4 digitale Ausgänge 24 V, galvanisch getrennts Erfassungsmodi Ungetriggertes Live-Signals Erfassung synchronisiert mit dem EtherCAT-Master
