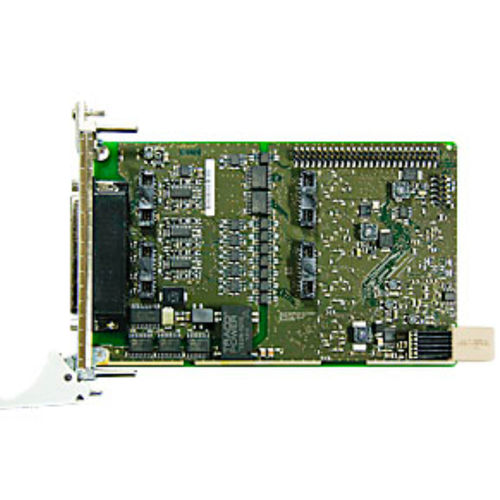

Die CompactPCI Serial Multifunktionszählerkarte CPCIs-1711 verfügt über schnelle Zählereingänge. Sie ist mit 4 programmierbaren Funktionsmodulen ausgestattet, die individuell mit einer der verfügbaren Funktion belegt werden können: Inkrementalzähler, SSI, Impulserfassung, PWM, Sin/Cos, etc. Die Karte ist für Applikationen wie Ereigniszählung, Positionserfassung, Achsenerfassung, Stapelzählung, etc. in rauer Industrie-Umgebung ausgelegt.
Beschreibung
Die Karte CPCIs-1711 ist eine schnelle Multifunktions- und Multikanal-Zählerkarte für den CompactPCI Serial-Bus. Sie zeich net sich durch ihre flexiblen Einsatzmöglichkeiten, hohe Genauigkeit, Geschwindigkeit und Zuverlässigkeit in der rauen Industrieumgebung aus. Mit dieser Karte kann der Anwender auf derselben Hardware basis eine Vielfalt von Applikationen realisieren. Zum Lieferumfang gehört ein Pool von Funktionalitäten, die höchste Effizienz auf kleinstem Platz bieten. Die Funktionen werden über die mitgelieferte Software für jedes Funktionsmodul einzeln programmiert. Diese Programmierbarkeit ermöglicht es, kundenspe zi fische Wünsche zu berücksichtigen und ist stets erweiterungsfähig. Weitere Zählapplikationen bzw. Kombinationen sind aufgrund der FPGA-Kartenstruktur softwaremäßig anpass bar. Sprechen Sie uns an!
Technische Merkmale
32-Bit Datenzugriff
RS422-Treiber 5 MHz (bis 20 MHz auf Anfrage)
Mit RS422/TTL-Ein-/Ausgangssignalen (CPCIs-1711) oder 24 V-Eingangssignalen (CPCIs-1711-24V)
Vier frei programmierbare Funktionsmodule
Funktionen
Inkrementalzähler zur Erfassung von inkrementalen Messwertgebern (um 90° phasenverschobene Signale)
BiSS-Master (Mode B und C)
