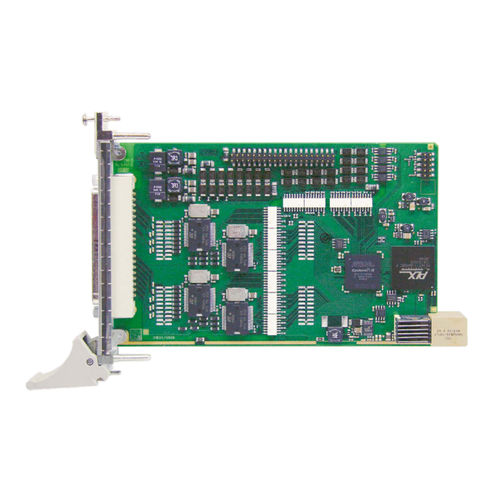

Die CompactPCI Serial 64 digitale E/A-Karte CPCIs-1564 hat 32 digitale Eingänge, 24 V, und 32 digitale Ausgänge, 24 V. 16 Eingänge sind interruptfähig. Die Kanäle 0-2 können als 32-Bit Zählereingänge verwendet werden (bis 500 kHz). Die Karte ist für für die industrielle E/A-Steuerung entwickelt, deshalb sind alle Eingänge gefiltert und gegen Verpolung und die Ein- und Ausgänge bis 1000 V galvanisch getrennt und gegen schnelle Transienten, Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung geschützt. Der erweiterte Temperaturbereich reicht von -40 °C bis +85 °C.
Technische Merkmale
Eingänge
32 optoisolierte Eingänge 24 V inkl. 16 interruptfähige Eingänge
Die Kanäle 0-2 können als 32-Bit-Zählereingänge verwendet werden (bis zu 500 kHz)
Verpolungsschutz
Alle Eingänge sind gefiltert
Ausgänge
32 optoisolierte Ausgänge, 11 V bis 36 V
Ausgangsstrom pro Kanal 500 mA
Summenstrom: 3 A typ. (abgesichert über Kaltleiter)
Watchdog zur Rücksetzung der Ausgänge auf „0“
Bei Power-On, Rücksetzung der Ausgänge auf “0”
Strombegrenzung: ~1,5 A pro 8 Kanäle (über PTC)
Kurzschlussstrom pro Ausgang ~1,5 A typ.
Selbstrückstellende Sicherung (elektronische Sicherung)
Übertemperatur- und Überspannungsschutz
24 V Leistungsausgänge mit Schutzdioden und Filter
Externe 24 V Spannungseinspeisung entstört und gefiltert
Shut-Down Logik, wenn die externe Versorgungsspannung unter 7 V absinkt
Timer / Watchdog / Zähler
2 Timer (12-Bit), davon 1 als Watchdog nutzbar
3 Zähler (32-Bit)
