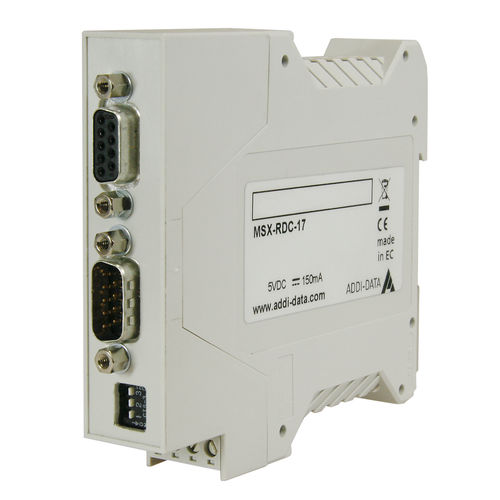

Inkrementaler Signalwandler MSX-RDC-17

digital

Das MSX-RDC-17 ist ein Gerät zur Versorgung und Erfassung eines Resolvers. Es wandelt den vom Resolver erfassten Wert in ein digitales inkrementales Ausgangssignal um. Die Auflösung des Inkrementalgeber-Ausgangs kann über einen Schalter an der Frontseite des MSX-RDC-17 eingestellt werden. Das MSX-RDC-17 ist ein Gerät zur Versorgung und Erfassung eines Resolvers. Es wandelt den vom Resolver erfassten Wert in ein digitales inkrementales Ausgangssignal um. Die Auflösung des Inkrementalgeber-Ausgangs kann über einen Schalter an der Frontseite des MSX-RDC-17 eingestellt werden. Technische Merkmale Stromversorgung Nominalspannung: 5 V Resolver-Ausgang/-Eingang Frequenz: 10 kHz Inkrementalgeber-Ausgang Ausgangssignale: inkremental A+, A-, B+, B-, Index+, Index- Ausgangstyp: differentiell, RS422 Auflösung: 10-/12-/14-/16-Bit Anschluss für Stromversorgung Zur Stromversorgung des MSX-RCD-17 befindet sich eine 4-pol. Schraubklemme an der Unterseite des Gehäuses. Die Pins für Masse und Stromversorgung sind intern miteinander verbunden. Damit weniger Strom über die Klemmen fließt, müssen alle vier Pins extern miteinander verbunden werden! Resolver-Anschluss Der Resolver muss an den 9-pol. D-Sub-Buchsenstecker an der Frontseite des MSX-RDC-17 angeschlossen werden.
