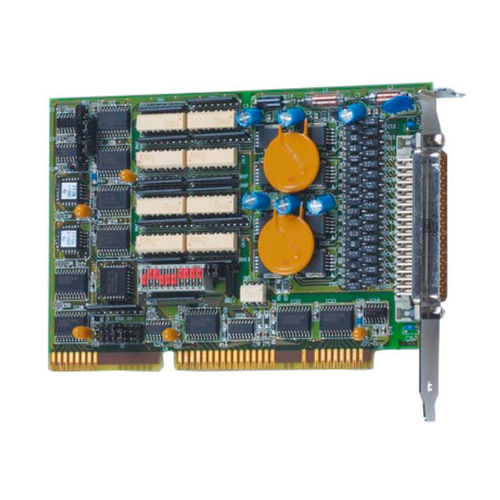

Digitale Ausgangskarte PA 2000

32 DigitalausgängeISASicherheit

Die ISA digitale Ausgabekarte PA 2000 hat 32 digitale Ausgänge, 24 V, 3 Timer und 1 Watchdog. Die Karte verfügt über eine galvanische Trennung und ist gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung geschützt. Sie wird als SPS-Ankopplung, zur industriellen digitalen Ausgabekontrolle, zur Signalschaltung, als Interface zu elektromechanischen Relais, zur Steuerung von Motoren, Lampen etc. im industriellen Umfeld eingesetzt und verfügt über zahlreiche Schutzbeschaltungen. Eine CD mit Softwaretreibern für Windows sowie Programmierbeispielen ist im Lieferumfang enthalten. Technische Merkmale Ausgangsstrom: 500 mA Spannungsbereich: 10 bis 36 V Diagnose-Rückmeldung, lesbar über Statusregister bei Kurzschluss, Übertemperatur, Spannungsabfall oder Watchdog 3 x 16-Bit Timer (82C54): Timer als programmierbarer Watchdog zur Rücksetzung der Ausgänge auf „0“ - Funktionsfreigabe über Software - Steuerung von zwei Ausgängen, zur Generierung von externen Rechtecksignalen Interrupt ausgelöst durch Fehler an den Ausgängen oder Timer2 Adressierung über DIP-Schalter Zugriff auf 16-Bit oder 8-Bit Datenbus Bei Power-On, Rücksetzen der Ausgänge auf „0“ Sicherheitsmerkmale Galvanische Trennung 1000 V Kriechstrecke DIN EN IEC 61010-1 (MX-Module) Schutz gegen schnelle Transienten (Burst), Überspannung, elektrostatische Entladung und hochfrequente Störeinstrahlung Maximaler Ausgangsstrom für 32 Ausgänge 6 A typ. (2 x 3 A) Selbstrückstellende Sicherung (elektronische Sicherung) Kurzschlussstrom über Ausgang 1,5 A typ. Ausgangskondensatoren gegen EM-Abstrahlungen
