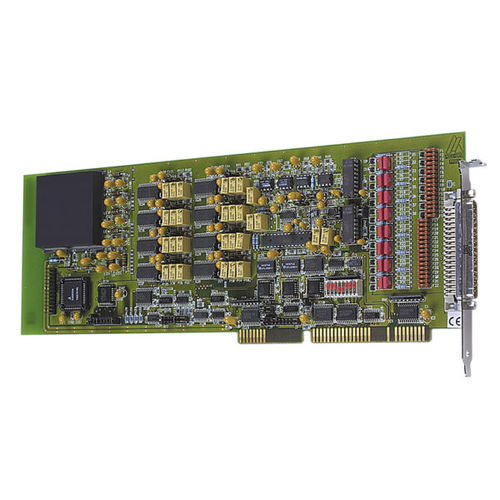

Analoge E/A-Karte PA 311-16-8

TTL8 AnalogausgängeISA

Die ISA analoge E/A-Karte PA 311-16-8 hat 16 SE / 8 differentielle Eingänge, 16-Bit, 8 analoge Ausgänge, 16-Bit, und 24 TTL E/A. Die Karte wurde für die industrielle Prozesskontrolle und Messtechnik, z.B. für automatische Testausrüstung, zur Temperaturüberwachung, zur Steuerung chemischer Prozess, zur Spannungsmessung etc. entwickelt und verfügt über zahlreiche Schutzbeschaltungen. Eine CD mit Softwaretreibern für Windows sowie Programmierbeispielen ist im Lieferumfang enthalten. Technische Merkmale Analoge Eingänge 8 Single-Ended/4 differentielle Eingänge oder 16 Single-Ended/8 differentielle Eingänge 16-Bit Auflösung Umwandlungszeit: 10 µs Überspannungsschutz ± 20 V Eingangsbereich: 0-10 V, ± 10 V software-programmierbar, 0-20 mA optional Tiefpassfilter und Stromeingänge als Option Verstärkung: 1, 2, 10 frei programmierbar über Software für jeden Kanal oder frei über Widerstand DMA-Zugriff für analoge Datenerfassung 3 Timer: Timer 0 und Timer 1 nur für die analoge Erfassung, Timer 2 programmierbar als zyklischer Zeitzähler Analogerfassung Einzelkanal, Mehrkanal, Mehrkanal durch Sequenzliste Automatische Analogerfassung über zyklische Timersteuerung Erfassung über Sequenzliste: bis zu 16 Einträge mit Verstärkung, Kanal, unipolar/bipolar Erfassung getriggert durch Software, Timer Interrupt: Ende Einzelkanal, Ende Mehrkanal, Ende Sequenzliste
