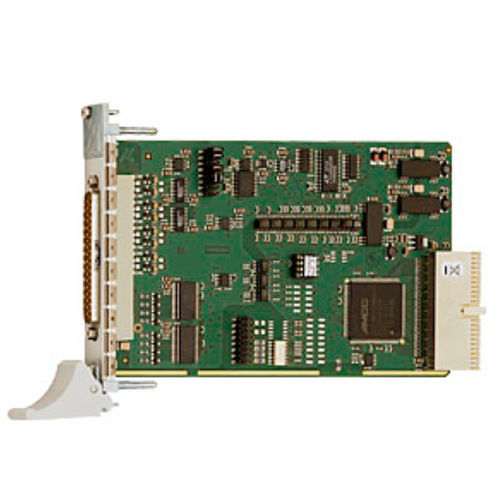

Analoge Eingangskarte CPCI-3001

CompactPCIPXIprogrammierbar

Die CompactPCI Analog-Eingabekarte CPCI-3001 hat 16/8/4 SE oder 8/4 diff. Eingänge, 12-Bit, und eine Durchsatzrate von 100 kHz. Sie ist für Applikationen im Bereich der industriellen Prozesskontrolle, Messtechnik und Überwachung ausgelegt, z.B. zur Multikanal-Datenerfassung, zur Steuerung chemischer Prozesse, zur Erfassung von Sensordaten, Strommessung, etc. in der rauen Industrieumgebung. Die Karte verfügt über einen DMA, eine Verstärkung, digitale E/A und zwei Timer. Einer der Timer kann als zyklischer Zeitzähler eingesetzt werden. 64-Bit Treiber für Windows, Linux-Treiber sowie Programmierbeispiele sind im Lieferumfang enthalten. Außerdem ist ein Monitoringprogramm zum Prüfen und Einstellen der Kartenfunktionen verfügbar. Technische Merkmale Einsetzbar in PXI-Systemen, mit eingeschränkter Funktionalität Überwachungsprogramm zum Testen und Einstellen der Kartenfunktionen Analoge Eingänge 16 Single-Ended/8 Differenz-Eingänge oder 8 Single-Ended/4 Differenz-Eingänge oder 4 Single-Ended Eingänge 12-Bit Auflösung Durchsatzrate: 100 kHz Eingangsspannung: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (Option) frei programmierbar durch Software für jeden Kanal Verstärkung PGA x1, x2, x5, x10 frei programmierbar durch Software für jeden Kanal PCI DMA für analoge Datenerfassung Analogerfassung Einzelkanal, Mehrkanal, Mehrkanal durch Sequenzliste Automatische Analogerfassung über zyklische Timersteuerung Erfassung über Sequenzliste: bis zu 16 Einträge mit Verstärkung, Kanal, unipolar/bipolar Erfassung getriggert durch Software, Timer, externes Ereignis
