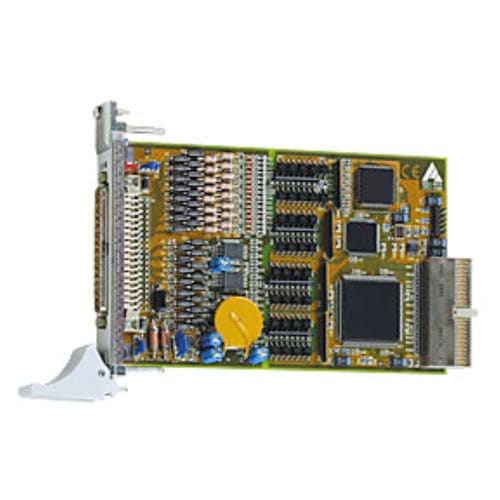

Digitale E/A-Karte CPCI-1500

16 Digitaleingänge16 DigitalausgängeCompactPCI

Die CompactPCI 32 digitale I/O-Karte CPCI-1500 verfügt über 16 digitale Eingänge, 24 V, und 16 digitale Ausgänge, 24 V. 14 Eingänge sind unterbrechbar. Das Board eignet sich besonders für Anwendungen wie I/O-Steuerung, EIN/AUS-Überwachung von Motoren, Leuchten usw. in der rauen Industrieumgebung. Technische Merkmale Einsetzbar in PXI-Systemen, mit eingeschränkter Funktionalität 3 softwareprogrammierbare Timer Connector and software compatible to digital I/O boards APCI-1500/PA 1500 Überwachungsprogramm zum Testen und Einstellen der Kartenfunktionen 16 optoisolierte Eingänge, 24 V, davon 1 interruptfähige Eingänge Verpolungsschutz Alle Eingänge sind gefiltert 16 optoisolierte digitale Ausgänge, 10 V bis 36 V Ausgangsstrom pro Kanal 500 mA Timer als Watchdog programmierbarer zur Rücksetzung der Ausgänge auf „0“ Diagnose-Rückmeldung durch Statusregister bei Kurz schluss, Übertemperatur, Spannungsabfall oder Watchdog Interrupt ausgelöst durch Watchdog, Timer, Fehler Bei Power-On, Rücksetzung der Ausgänge auf „0“ Kurzschlussstrom für 16 Ausgänge ~ 3 A typ. Kurzschlussstrom pro Ausgang ~ 1,5 A typ. Selbstrückstellende Sicherung (elektronische Sicherung) Übertemperatur- und Überspannungsschutz 24 V Leistungsausgänge mit Schutzdioden und Filter Externe 24 V Spannungseinspeisung entstört und gefiltert Shut-Down Logik, wenn die externe Versorgungsspannung unter 7 V absinkt Programmierbarer Watchdog zur Rücksetzung der Ausgänge im Fehlerfall
